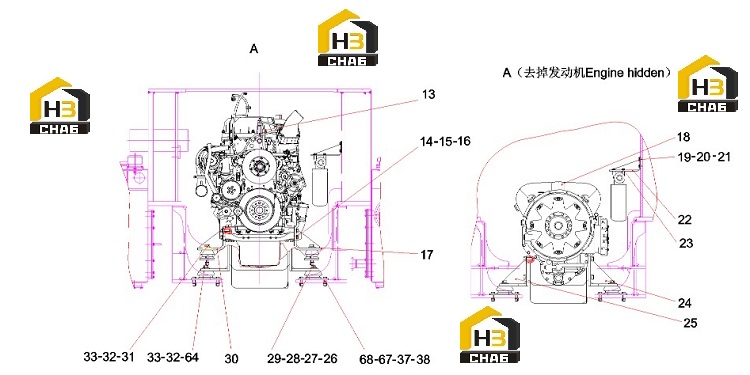

Двигатель и коробка передач 13571912 (часть2)

← Двигатель и коробка передач 13571912 (часть1) Сборка, двигатель и коробка передач (часть1) 13571912 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:13

Наименование:Engine

Каталожный номер:60265416

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000243

Комплект:8

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210401000004

Комплект:8

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:17

Наименование:Supoort, left, engine

Каталожный номер:13571283

Комплект:1

Примечание:

№ на схеме:18

Наименование:Transmission

Каталожный номер:60308536

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw M10x25GB70.1

Каталожный номер:A210204000161

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210401000001

Комплект:24

Примечание:

№ на схеме:22

Наименование:Support, oil filter

Каталожный номер:A810102060047

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A829900001449

Комплект:4

Примечание:

№ на схеме:24

Наименование:Supoort, left, transmission case

Каталожный номер:13029333

Комплект:1

Примечание:

№ на схеме:25

Наименование:Supoort, right, transmission case

Каталожный номер:13029336

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M18x60GB5783

Каталожный номер:A210110000058

Комплект:4

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:A210401000005

Комплект:4

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:A229900001360

Комплект:4

Примечание:

№ на схеме:29

Наименование:Nut M18GB6170

Каталожный номер:A210307000004

Комплект:4

Примечание:

№ на схеме:30

Наименование:Supoort, right, engine

Каталожный номер:13571273

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:A210111000224

Комплект:2

Примечание:

№ на схеме:32

Наименование:Washer 22GB93

Каталожный номер:A210401000007

Комплект:6

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:A820102010510

Комплект:6

Примечание:

№ на схеме:37

Наименование:Washer

Каталожный номер:A210401000002

Комплект:16

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:A210405000001

Комплект:16

Примечание:

№ на схеме:64

Наименование:Bolt M20x50GB5783 10.9

Каталожный номер:A210111000221

Комплект:4

Примечание:

№ на схеме:67

Наименование:Bolt

Каталожный номер:A210110000009

Комплект:8

Примечание:

№ на схеме:68

Наименование:Nut M12GB6170 10

Каталожный номер:A210307000031

Комплект:8

Примечание:
