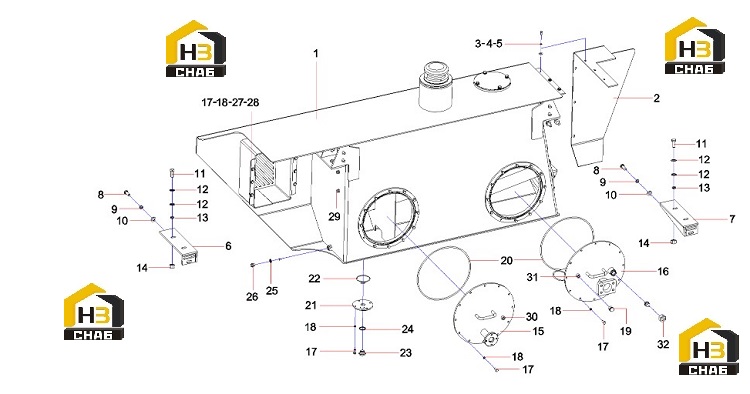

Бак масляный (часть1) 13061144

← Узел выпускной (часть2) 13572789 Бак масляный (часть2) 13061144 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Body, working oil tank

Каталожный номер:13061002

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover, front, left

Каталожный номер:13060564

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:6

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210404000005

Комплект:18

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:6

Наименование:Support, front, fuel tank

Каталожный номер:10187917

Комплект:1

Примечание:

№ на схеме:7

Наименование:Support, rear, fuel tank

Каталожный номер:12378350

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000112

Комплект:6

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210401000004

Комплект:6

Примечание:

№ на схеме:10

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000041

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210404000004

Комплект:12

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210401000002

Комплект:12

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:15

Наименование:Assembly, oil-suction cover plate

Каталожный номер:13060517

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plate, cover, oil-suction pipe

Каталожный номер:13060532

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:49

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210401000001

Комплект:43

Примечание:

№ на схеме:19

Наименование:Plug

Каталожный номер:B210780000091

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:A210609000295

Комплект:3

Примечание:

№ на схеме:21

Наименование:Plate, cover, oil washing hole

Каталожный номер:10774636

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:A210609000082

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug, screw

Каталожный номер:21051814

Комплект:1

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210434000015

Комплект:1

Примечание:

№ на схеме:25

Наименование:Washer 18JB982

Каталожный номер:A210434000009

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plug

Каталожный номер:A210333000011

Комплект:1

Примечание:

№ на схеме:27

Наименование:Nut

Каталожный номер:A210307000017

Комплект:6

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:A210405000011

Комплект:15

Примечание:

№ на схеме:29

Наименование:Fitting, Adapter

Каталожный номер:B210780000712

Комплект:1

Примечание:

№ на схеме:30

Наименование:Plug

Каталожный номер:B210780000201

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plug, Screw

Каталожный номер:B210399000002

Комплект:1

Примечание:

№ на схеме:32

Наименование:Nut M28

Каталожный номер:B210780000112

Комплект:1

Примечание:
