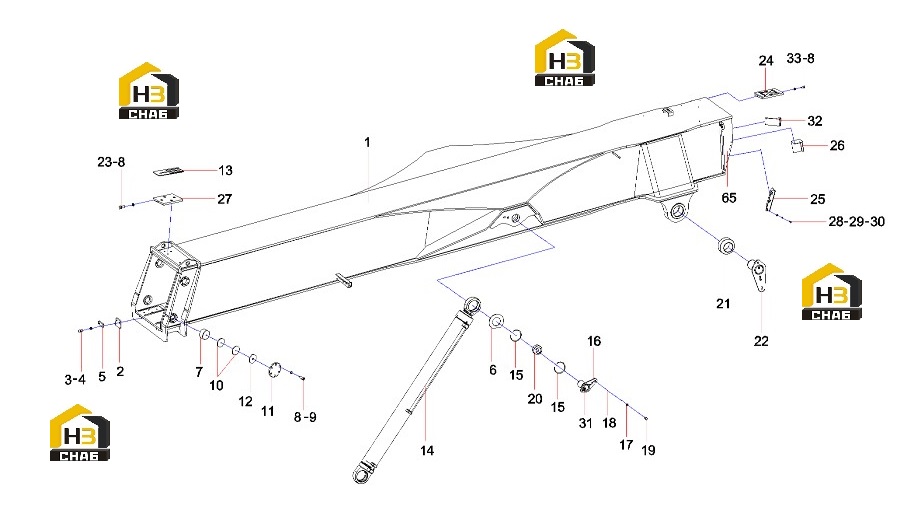

Узел стрелы (часть1) 13114711

← Узел кондиционера (часть3) 60172546 Узел стрелы (часть2) 13114711 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Basic section of boom

Каталожный номер:13114451

Комплект:1

Примечание:

№ на схеме:2

Наименование:Slider pressure plate

Каталожный номер:13045436

Комплект:4

Примечание:

№ на схеме:3

Наименование:bolt

Каталожный номер:A210111000040

Комплект:8

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210401000002

Комплект:28

Примечание:

№ на схеме:5

Наименование:Cushion

Каталожный номер:13055370

Комплект:4

Примечание:

№ на схеме:6

Наименование:Nylon pad

Каталожный номер:11307173

Комплект:4

Примечание:

№ на схеме:7

Наименование:Side slider

Каталожный номер:A820499000044

Комплект:6

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210401000004

Комплект:80

Примечание:

№ на схеме:9

Наименование:Screw M16x40GB70.1

Каталожный номер:A210204000165

Комплект:36

Примечание:

№ на схеме:10

Наименование:Side slider gasket

Каталожный номер:A820101312402

Комплект:12

Примечание:

№ на схеме:11

Наименование:Side slider cover

Каталожный номер:12586921

Комплект:6

Примечание:

№ на схеме:12

Наименование:Side slider adjustment pad

Каталожный номер:12823092

Комплект:12

Примечание:

№ на схеме:13

Наименование:Slider adjustment gasket (2)

Каталожный номер:A820101312400

Комплект:8

Примечание:

№ на схеме:14

Наименование:Pitch cylinder

Каталожный номер:13178278

Комплект:2

Примечание:

№ на схеме:15

Наименование:Retaining ring 68GB893.1

Каталожный номер:A210416000022

Комплект:4

Примечание:

№ на схеме:16

Наименование:Pitch cylinder shaft assembly

Каталожный номер:10201907

Комплект:4

Примечание:

№ на схеме:17

Наименование:Washer 24GB1230

Каталожный номер:A210491000122

Комплект:10

Примечание:

№ на схеме:18

Наименование:Washer 24GB93

Каталожный номер:A210401000008

Комплект:10

Примечание:

№ на схеме:19

Наименование:Bolt M24x65GB5783

Каталожный номер:A210110000122

Комплект:16

Примечание:

№ на схеме:20

Наименование:Sliding bearing

Каталожный номер:10859971

Комплект:8

Примечание:

№ на схеме:21

Наименование:Sliding bearing

Каталожный номер:10859963

Комплект:2

Примечание:

№ на схеме:22

Наименование:Rear axle assembly

Каталожный номер:10201926

Комплект:2

Примечание:

№ на схеме:23

Наименование:bolt

Каталожный номер:A210111000112

Комплект:16

Примечание:

№ на схеме:24

Наименование:Sliding block assembly RSC45.10.15 B

Каталожный номер:12055819

Комплект:4

Примечание:

№ на схеме:25

Наименование:Support frame

Каталожный номер:10089451

Комплект:1

Примечание:

№ на схеме:26

Наименование:Rain cover

Каталожный номер:13118471

Комплект:1

Примечание:

№ на схеме:27

Наименование:Upper slider assembly

Каталожный номер:A810303990183

Комплект:4

Примечание:

№ на схеме:28

Наименование:bolt

Каталожный номер:A210111000011

Комплект:6

Примечание:

№ на схеме:29

Наименование:washer

Каталожный номер:A210405000011

Комплект:6

Примечание:

№ на схеме:30

Наименование:washer

Каталожный номер:A210401000001

Комплект:6

Примечание:

№ на схеме:31

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:18

Примечание:

№ на схеме:32

Наименование:Cable bracket

Каталожный номер:13818139

Комплект:1

Примечание:

№ на схеме:33

Наименование:bolt

Каталожный номер:A210111000229

Комплект:16

Примечание:

№ на схеме:65

Наименование:Cable box bracket

Каталожный номер:12586919

Комплект:1

Примечание:
