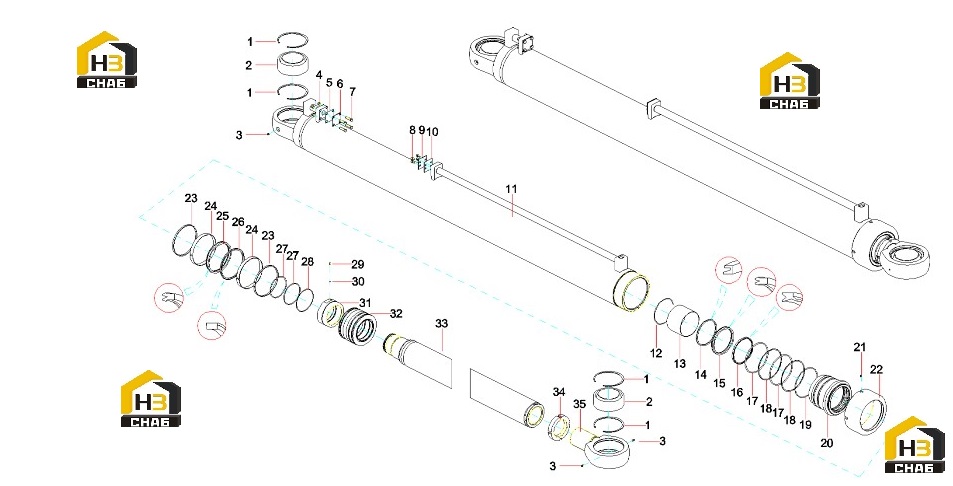

Цилиндр в сборе 13178278

← Узел стрелы (часть2) 13114711 Блок скользящий в сборе 12055819 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Retaining ring 210 (GB893.1)

Каталожный номер:A210416000050

Комплект:4

Примечание:

№ на схеме:2

Наименование:Joint bearings

Каталожный номер:A221500000265

Комплект:2

Примечание:

№ на схеме:3

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:4

Примечание:

№ на схеме:4

Наименование:nut

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:5

Наименование:Protective pad 1

Каталожный номер:10198715

Комплект:1

Примечание:

№ на схеме:6

Наименование:Protective plate 1

Каталожный номер:10198714

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M12x50GB5783

Каталожный номер:A210111000042

Комплект:4

Примечание:

№ на схеме:8

Наименование:Screw M10x16GB70.1

Каталожный номер:A210204000202

Комплект:4

Примечание:

№ на схеме:9

Наименование:Protective plate II

Каталожный номер:10198716

Комплект:1

Примечание:

№ на схеме:10

Наименование:Protective pad II

Каталожный номер:10198717

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cylinder assembly

Каталожный номер:10201638

Комплект:1

Примечание:

№ на схеме:12

Наименование:Retaining ring one

Каталожный номер:12265862

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil-free bearing 180x185x130 SF-1B

Каталожный номер:60208499

Комплект:1

Примечание:

№ на схеме:14

Наименование:Buffer ring

Каталожный номер:60198061

Комплект:1

Примечание:

№ на схеме:15

Наименование:B3 sealing ring 180x205x18.2 P6000

Каталожный номер:60247456

Комплект:1

Примечание:

№ на схеме:16

Наименование:DA24 dust ring 180x196x9.5x5 Z201

Каталожный номер:60208089

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring 212 x7GB3452.1

Каталожный номер:A210609000028

Комплект:2

Примечание:

№ на схеме:18

Наименование:Retaining ring

Каталожный номер:10204974

Комплект:2

Примечание:

№ на схеме:19

Наименование:O-ring 212 x5.3GB3452.1

Каталожный номер:A210609000112

Комплект:1

Примечание:

№ на схеме:20

Наименование:Guide sleeve

Каталожный номер:12956405

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M10x12GB79

Каталожный номер:A880801010085

Комплект:1

Примечание:

№ на схеме:22

Наименование:nut

Каталожный номер:10204971

Комплект:1

Примечание:

№ на схеме:23

Наименование:RGR antifouling ring 230x222x9.7 PTFE

Каталожный номер:B230101001559

Комплект:2

Примечание:

№ на схеме:24

Наименование:Guide ring

Каталожный номер:B230101001639

Комплект:2

Примечание:

№ на схеме:25

Наименование:B7 sealing ring 230x205x20 P6000

Каталожный номер:60249669

Комплект:1

Примечание:

№ на схеме:26

Наименование:OK type sealing ring

Каталожный номер:B230101000021

Комплект:1

Примечание:

№ на схеме:27

Наименование:Square ring 150 x5.3GB3452.1

Каталожный номер:A210609000124

Комплект:2

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:A210609000359

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw M8x16GB77

Каталожный номер:A210206000004

Комплект:1

Примечание:

№ на схеме:30

Наименование:Steel ball φ5GB308

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:31

Наименование:Lock nut

Каталожный номер:13178277

Комплект:1

Примечание:

№ на схеме:32

Наименование:piston

Каталожный номер:13178276

Комплект:1

Примечание:

№ на схеме:33

Наименование:Piston rod assembly

Каталожный номер:13178280

Комплект:1

Примечание:

№ на схеме:34

Наименование:nut

Каталожный номер:10204970

Комплект:1

Примечание:

№ на схеме:35

Наименование:Earrings

Каталожный номер:10201646

Комплект:1

Примечание:
