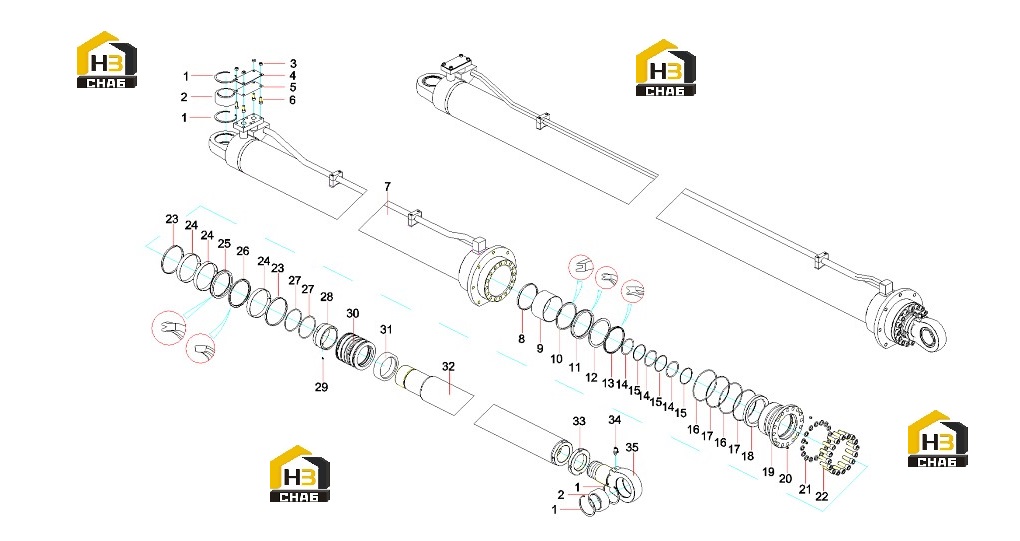

Цилиндр телескопический в сборе 13147817

← Цилиндр демпфирующий 10202942 Узел механический разбрасывателя 13646779 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Retaining ring 130GB893.1

Каталожный номер:A210416000035

Комплект:4

Примечание:

№ на схеме:2

Наименование:Joint bearing GB9163

Каталожный номер:A221500000141

Комплект:2

Примечание:

№ на схеме:3

Наименование:Nut M12GB6170 Grade 10

Каталожный номер:A210307000031

Комплект:4

Примечание:

№ на схеме:4

Наименование:Protective plate

Каталожный номер:10424846

Комплект:1

Примечание:

№ на схеме:5

Наименование:Protective pad

Каталожный номер:10424847

Комплект:1

Примечание:

№ на схеме:6

Наименование:screw

Каталожный номер:A210204000021

Комплект:4

Примечание:

№ на схеме:7

Наименование:Cylinder assembly

Каталожный номер:13243226

Комплект:1

Примечание:

№ на схеме:8

Наименование:RGR antifouling ring

Каталожный номер:B230101001561

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil-free bearings

Каталожный номер:11567379

Комплект:1

Примечание:

№ на схеме:10

Наименование:HBY sealing ring 160x175.5x6 UH05

Каталожный номер:60247455

Комплект:1

Примечание:

№ на схеме:11

Наименование:BS sealing ring 160x185x18.2 P6000

Каталожный номер:60115011

Комплект:1

Примечание:

№ на схеме:12

Наименование:Retaining ring

Каталожный номер:12298498

Комплект:1

Примечание:

№ на схеме:13

Наименование:AY dust ring

Каталожный номер:B230101000428

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:A880802010064

Комплект:3

Примечание:

№ на схеме:15

Наименование:Retaining ring

Каталожный номер:10424845

Комплект:3

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:A210609000260

Комплект:2

Примечание:

№ на схеме:17

Наименование:Retaining ring

Каталожный номер:10250757

Комплект:2

Примечание:

№ на схеме:18

Наименование:Guide sleeve

Каталожный номер:13147815

Комплект:1

Примечание:

№ на схеме:19

Наименование:Retaining ring

Каталожный номер:11567377

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M12x16GB78

Каталожный номер:24004768

Комплект:4

Примечание:

№ на схеме:21

Наименование:washer

Каталожный номер:A210401000006

Комплект:16

Примечание:

№ на схеме:22

Наименование:Screw M20x65GB70.1

Каталожный номер:A210204000061

Комплект:16

Примечание:

№ на схеме:23

Наименование:UP guide ring

Каталожный номер:B230101001571

Комплект:2

Примечание:

№ на схеме:24

Наименование:UP guide ring

Каталожный номер:B230101001322

Комплект:3

Примечание:

№ на схеме:25

Наименование:B7 sealing ring 180x150x18 P6000

Каталожный номер:60249668

Комплект:1

Примечание:

№ на схеме:26

Наименование:OK type sealing ring

Каталожный номер:B230101000034

Комплект:1

Примечание:

№ на схеме:27

Наименование:Square circle

Каталожный номер:A210609000314

Комплект:2

Примечание:

№ на схеме:28

Наименование:nut

Каталожный номер:13242575

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw M8x12GB79

Каталожный номер:24004294

Комплект:1

Примечание:

№ на схеме:30

Наименование:piston

Каталожный номер:13242577

Комплект:1

Примечание:

№ на схеме:31

Наименование:Spacer

Каталожный номер:13177234

Комплект:1

Примечание:

№ на схеме:32

Наименование:Piston rod body

Каталожный номер:13242576

Комплект:1

Примечание:

№ на схеме:33

Наименование:Lock nut

Каталожный номер:10424844

Комплект:1

Примечание:

№ на схеме:34

Наименование:Pressure measuring joint

Каталожный номер:B210770000084

Комплект:1

Примечание:

№ на схеме:35

Наименование:Earrings

Каталожный номер:13050608

Комплект:1

Примечание:
