Схема установки детали тормозного клапана 12874447

Схема установки детали тормозного клапана 12874447

← Система тормозная (часть2) 10397319 Клапан тормозной b220401001141 →

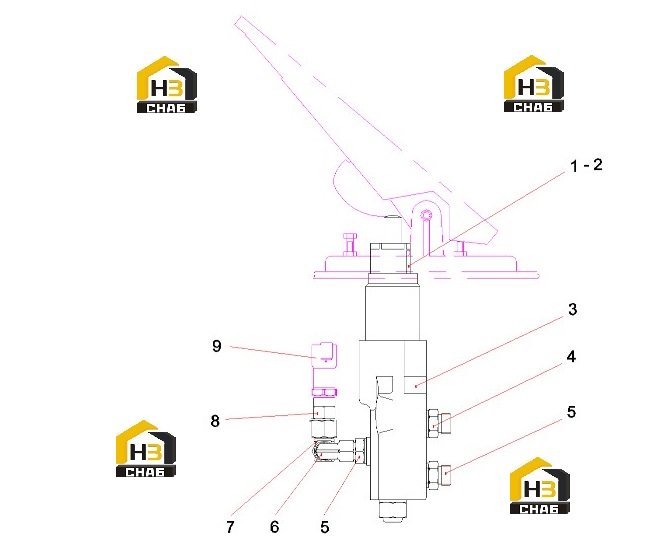

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:bolt
Каталожный номер:A210111000090
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:washer
Каталожный номер:A210401000017
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Brake valve 4
Каталожный номер:B220401001141
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pipe joint
Каталожный номер:B210780000037
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:End straight connector
Каталожный номер:B210780001026
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Right angle combination joint
Каталожный номер:B210780000636
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Three-way combination L-shaped joint
Каталожный номер:B210780000015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connector MVONW10L
Каталожный номер:60222700
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pressure sensor 40MP,0~40mA,G1/4,D
Каталожный номер:67301761
Комплект:1
Примечание:
