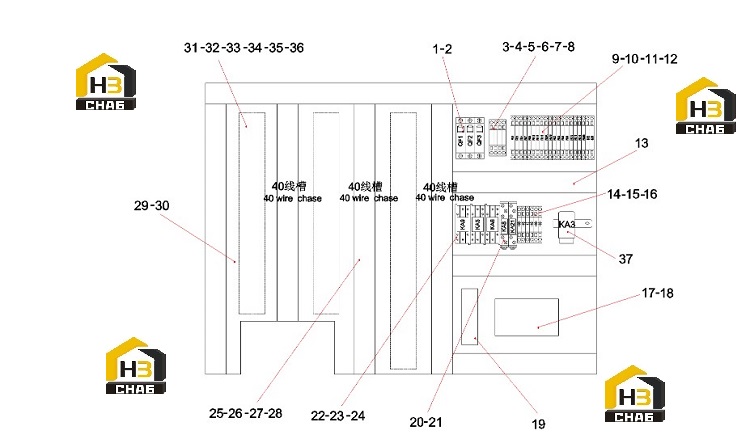

Схема электрического шкафа управления кабиной 13120382

← Шкаф управления кабиной электрический 13120438 Пластина 12561952 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Line protection circuit breaker 63-AC380-1-A3

Каталожный номер:A241200000220

Комплект:2

Примечание:

№ на схеме:2

Наименование:Circuit protection circuit breaker

Каталожный номер:A241200000221

Комплект:1

Примечание:

№ на схеме:3

Наименование:End plates and partitions

Каталожный номер:A242000000307

Комплект:2

Примечание:

№ на схеме:4

Наименование:Terminal block

Каталожный номер:A242000000303

Комплект:4

Примечание:

№ на схеме:5

Наименование:High and low jumper 284-413

Каталожный номер:60208346

Комплект:4

Примечание:

№ на схеме:6

Наименование:Partition 284-367

Каталожный номер:60208347

Комплект:2

Примечание:

№ на схеме:7

Наименование:Terminal block

Каталожный номер:21001517

Комплект:2

Примечание:

№ на схеме:8

Наименование:wire

Каталожный номер:A241900000042

Комплект:1

Примечание:

№ на схеме:9

Наименование:Terminal block

Каталожный номер:A242000000381

Комплект:20

Примечание:

№ на схеме:10

Наименование:Fuse

Каталожный номер:B241300000020

Комплект:9

Примечание:

№ на схеме:11

Наименование:Fuse

Каталожный номер:B241300000021

Комплект:9

Примечание:

№ на схеме:12

Наименование:Adjacent jumper

Каталожный номер:23003013

Комплект:18

Примечание:

№ на схеме:13

Наименование:Line slot

Каталожный номер:60035696

Комплект:3

Примечание:

№ на схеме:14

Наименование:Card rail

Каталожный номер:A241600000022

Комплект:1

Примечание:

№ на схеме:15

Наименование:Diode terminal

Каталожный номер:A242000000382

Комплект:6

Примечание:

№ на схеме:16

Наименование:Terminal plug DT06-3S-P006

Каталожный номер:60116738

Комплект:2

Примечание:

№ на схеме:17

Наименование:Sany I/O module assembly SYIO-16G

Каталожный номер:A810201206151

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sany Technology Terminal Wiring Harness

Каталожный номер:A810299000589

Комплект:1

Примечание:

№ на схеме:19

Наименование:Stacker grounding copper busbar

Каталожный номер:12561952

Комплект:1

Примечание:

№ на схеме:20

Наименование:Intermediate relay

Каталожный номер:B240700000399

Комплект:2

Примечание:

№ на схеме:21

Наименование:Relay seat

Каталожный номер:B240700000395

Комплект:2

Примечание:

№ на схеме:22

Наименование:Self-holding clip

Каталожный номер:B241600000002

Комплект:6

Примечание:

№ на схеме:23

Наименование:Intermediate relay

Каталожный номер:B240700000114

Комплект:3

Примечание:

№ на схеме:24

Наименование:Relay seat

Каталожный номер:B240700000125

Комплект:3

Примечание:

№ на схеме:25

Наименование:wire

Каталожный номер:A241900000152

Комплект:3

Примечание:

№ на схеме:26

Наименование:wire

Каталожный номер:A241900000038

Комплект:100

Примечание:

№ на схеме:27

Наименование:Nylon cable tie

Каталожный номер:A239900000052

Комплект:80

Примечание:

№ на схеме:28

Наименование:Terminal

Каталожный номер:A242000000390

Комплект:250

Примечание:

№ на схеме:29

Наименование:Hose connector with locking WQGZ1-M20B/AD21.2

Каталожный номер:60183141

Комплект:3

Примечание:

№ на схеме:30

Наименование:Nylon nut GMK-M20B

Каталожный номер:60183802

Комплект:3

Примечание:

№ на схеме:31

Наименование:Terminal holder 249-116 6mm

Каталожный номер:60208151

Комплект:10

Примечание:

№ на схеме:32

Наименование:Terminal block 769-176 ordinary gray

Каталожный номер:60208152

Комплект:225

Примечание:

№ на схеме:33

Наименование:Combined socket baffle 769-308 orange

Каталожный номер:60208153

Комплект:25

Примечание:

№ на схеме:34

Наименование:Ground terminal 769-237 yellow green

Каталожный номер:60208154

Комплект:6

Примечание:

№ на схеме:35

Наименование:WSB mark Wago

Каталожный номер:B241800000030

Комплект:6

Примечание:

№ на схеме:36

Наименование:Adjacent jumper

Каталожный номер:B242000000013

Комплект:10

Примечание:

№ на схеме:37

Наименование:Wiper intermittent relay

Каталожный номер:B240700000265

Комплект:1

Примечание:
