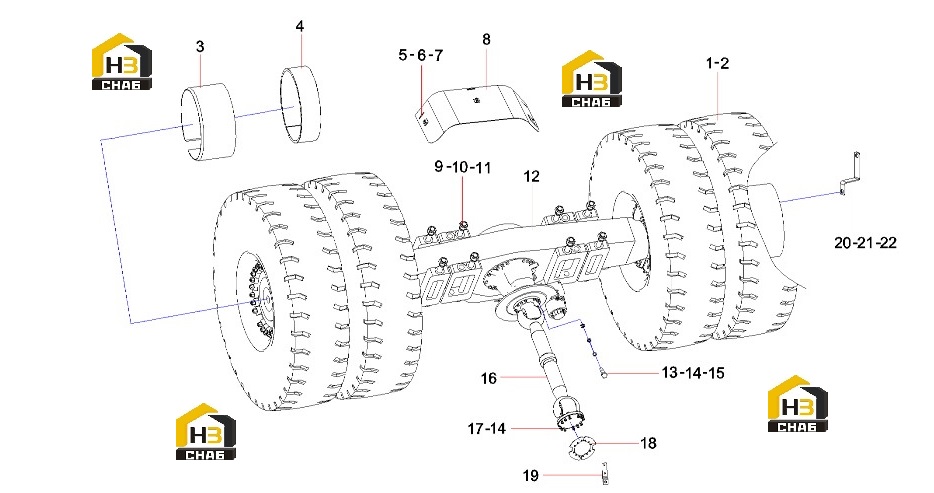

Система привода a810103070033

← Табличка заводская 10518408 Редуктор бортовой (часть1) 60308535 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rim 25-13.00FB/2.5

Каталожный номер:A229900002057

Комплект:4

Примечание:

№ на схеме:2

Наименование:Tire 18.00-25 40PR 227A6 E-4J

Каталожный номер:A210881000093

Комплект:4

Примечание:

№ на схеме:3

Наименование:Lock ring

Каталожный номер:60112798

Комплект:2

Примечание:

№ на схеме:4

Наименование:Middle ring

Каталожный номер:12938597

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt M8x12GB5783 10.9

Каталожный номер:A210111000348

Комплект:3

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210405000007

Комплект:3

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:A210401000017

Комплект:3

Примечание:

№ на схеме:8

Наименование:Oil-proof board

Каталожный номер:11346189

Комплект:1

Примечание:

№ на схеме:9

Наименование:bolt

Каталожный номер:A829900001442

Комплект:8

Примечание:

№ на схеме:10

Наименование:Washer 36GB93

Каталожный номер:A210401000012

Комплект:8

Примечание:

№ на схеме:11

Наименование:nut

Каталожный номер:A820204000388

Комплект:8

Примечание:

№ на схеме:12

Наименование:Drive axle 101.2431.3 Kessler

Каталожный номер:60308535

Комплект:1

Примечание:

№ на схеме:13

Наименование:bolt

Каталожный номер:A210110000341

Комплект:4

Примечание:

№ на схеме:14

Наименование:nut

Каталожный номер:A210319000019

Комплект:4

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:A210401000003

Комплект:12

Примечание:

№ на схеме:16

Наименование:Drive shaft YD-620-1130

Каталожный номер:60341728

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M14x60GB5783 Grade 10.9

Каталожный номер:21005237

Комплект:4

Примечание:

№ на схеме:18

Наименование:Sensor board

Каталожный номер:13938227

Комплект:2

Примечание:

№ на схеме:19

Наименование:Speed sensor bracket

Каталожный номер:11342780

Комплект:1

Примечание:

№ на схеме:20

Наименование:Tracheal fixed lock plate

Каталожный номер:A820101313646

Комплект:4

Примечание:

№ на схеме:21

Наименование:bolt

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:22

Наименование:washer

Каталожный номер:A210401000002

Комплект:4

Примечание:
