Система кондиционирования воздуха (часть1) 13573135

← Колонка рулевая в сборе 60025888 Система кондиционирования воздуха (часть2) 13573135 →

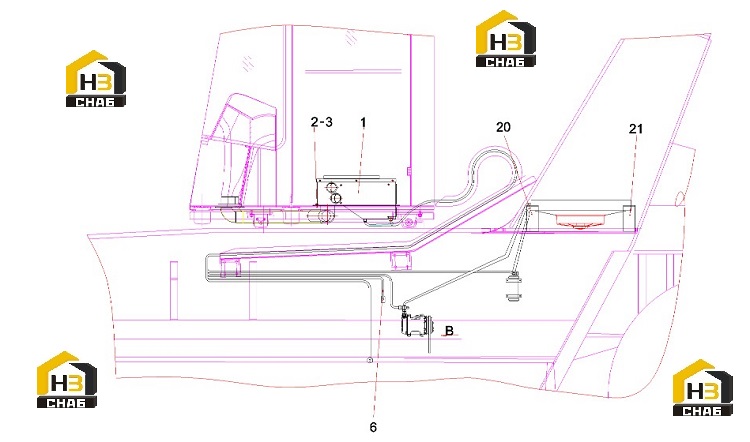

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air conditioner assembly BGQ022801A level 10.9

Каталожный номер:60172546

Комплект:1

Примечание:

№ на схеме:2

Наименование:screw

Каталожный номер:A210204000181

Комплект:15

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210401000001

Комплект:20

Примечание:

№ на схеме:6

Наименование:in steam hose φ16-0.3HG3036

Каталожный номер:A230103000012

Комплект:11

Примечание:

№ на схеме:20

Наименование:Left bracket

Каталожный номер:11783411

Комплект:1

Примечание:

№ на схеме:21

Наименование:Right bracket

Каталожный номер:11783412

Комплект:1

Примечание:
