Сборка топливная 12447083

Сборка топливная 12447083

← Комплект уплотнений конвертера 60140286 Узел охлаждающий (часть1) 13572118 →

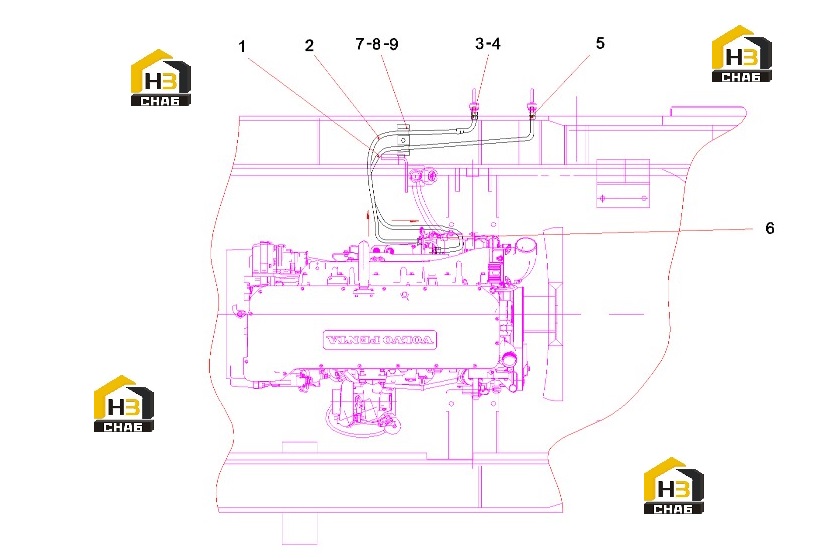

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:B230103004055
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Fuel hose
Каталожный номер:11087279
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pipe joint
Каталожный номер:11087284
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 14JB982
Каталожный номер:A210434000007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:End straight connector
Каталожный номер:B210780000232
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Throat clamp
Каталожный номер:A210855000003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Fuel pipe bracket welding
Каталожный номер:13888777
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pipe clamp body
Каталожный номер:60014673
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Single pipe clamp
Каталожный номер:A229900002419
Комплект:1
Примечание:
