Накладка 10437780

← Пластина 10719146 Накладка 12613084 →

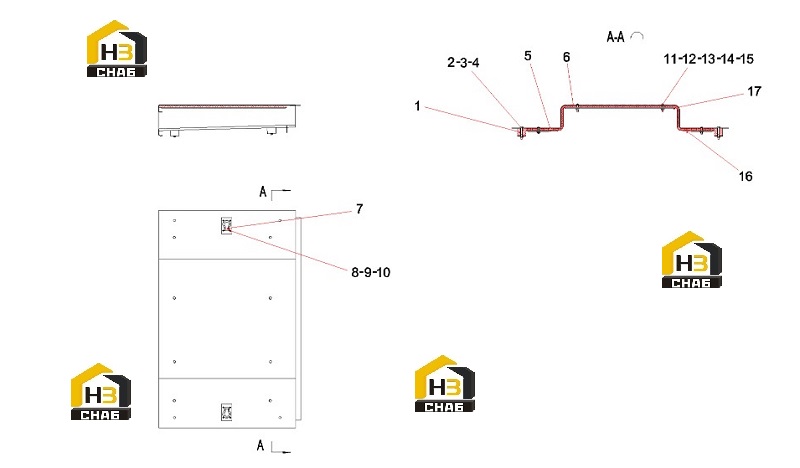

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:washer

Каталожный номер:A210405000006

Комплект:8

Примечание:

№ на схеме:2

Наименование:nut

Каталожный номер:A210307000016

Комплект:8

Примечание:

№ на схеме:3

Наименование:Screw M6x30GB818

Каталожный номер:A210210000027

Комплект:8

Примечание:

№ на схеме:4

Наименование:gasket

Каталожный номер:12014413

Комплект:8

Примечание:

№ на схеме:5

Наименование:Mesh board

Каталожный номер:12955289

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer 6GB96.1

Каталожный номер:A210404000009

Комплект:8

Примечание:

№ на схеме:7

Наименование:Mesh board

Каталожный номер:12955290

Комплект:1

Примечание:

№ на схеме:8

Наименование:Elastic column

Каталожный номер:A810502000239

Комплект:4

Примечание:

№ на схеме:9

Наименование:bolt

Каталожный номер:A820301014341

Комплект:4

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:11

Наименование:Nut M12GB6172.1

Каталожный номер:A210309000016

Комплект:4

Примечание:

№ на схеме:12

Наименование:Sound-absorbing insulation sponge

Каталожный номер:10437779

Комплект:1

Примечание:

№ на схеме:13

Наименование:Panel (three) welding

Каталожный номер:10273343

Комплект:1

Примечание:

№ на схеме:14

Наименование:Stainless steel access cover buckle

Каталожный номер:A229900003988

Комплект:2

Примечание:

№ на схеме:15

Наименование:Screw M3x10GB819.1

Каталожный номер:A210601000027

Комплект:8

Примечание:

№ на схеме:16

Наименование:Nut M3GB6170

Каталожный номер:A314140000314

Комплект:8

Примечание:

№ на схеме:17

Наименование:Washer 3GB97.1

Каталожный номер:A210405000027

Комплект:8

Примечание:
