Механизм кабины (часть2) 10679877

← Механизм кабины (часть1) 10679877 Вал направляющего колеса 13552532 →

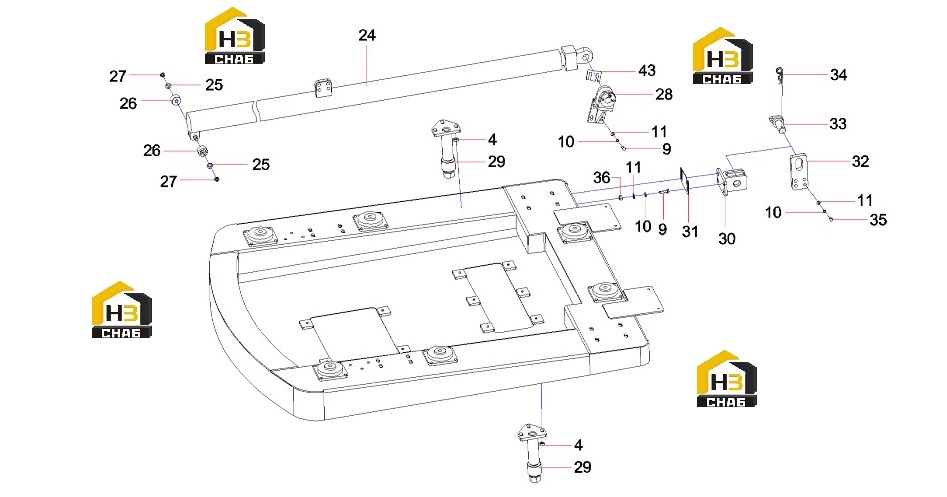

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:4

Наименование:nut

Каталожный номер:A210307000017

Комплект:6

Примечание:

№ на схеме:9

Наименование:bolt

Каталожный номер:A210111000203

Комплект:32

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210401000002

Комплект:40

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:A210405000001

Комплект:40

Примечание:

№ на схеме:24

Наименование:Move the cylinder to the right

Каталожный номер:11250059

Комплект:1

Примечание:

№ на схеме:25

Наименование:Retaining ring

Каталожный номер:12805036

Комплект:8

Примечание:

№ на схеме:26

Наименование:Roller two

Каталожный номер:10856971

Комплект:2

Примечание:

№ на схеме:27

Наименование:Nut GB6173

Каталожный номер:A210310000019

Комплект:2

Примечание:

№ на схеме:28

Наименование:Front earring seat assembly

Каталожный номер:10120851

Комплект:1

Примечание:

№ на схеме:29

Наименование:Guide wheel assembly 2

Каталожный номер:13552549

Комплект:2

Примечание:

№ на схеме:30

Наименование:Connecting components

Каталожный номер:12760048

Комплект:1

Примечание:

№ на схеме:31

Наименование:Adjusting gasket

Каталожный номер:12835398

Комплект:1

Примечание:

№ на схеме:32

Наименование:Connecting board

Каталожный номер:13462558

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pin shaft

Каталожный номер:12863195

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:A820301020089

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt M12x45GB5783 Grade 10.9

Каталожный номер:A210111000119

Комплект:16

Примечание:

№ на схеме:36

Наименование:Nut M12GB6170 Grade 10

Каталожный номер:A210307000031

Комплект:8

Примечание:

№ на схеме:43

Наименование:Raised board

Каталожный номер:13580970

Комплект:2

Примечание:
