Крышка в сборе 13115789

Крышка в сборе 13115789

← Ветроотражатель в сборе 13434648 Дверь левая 13115749 →

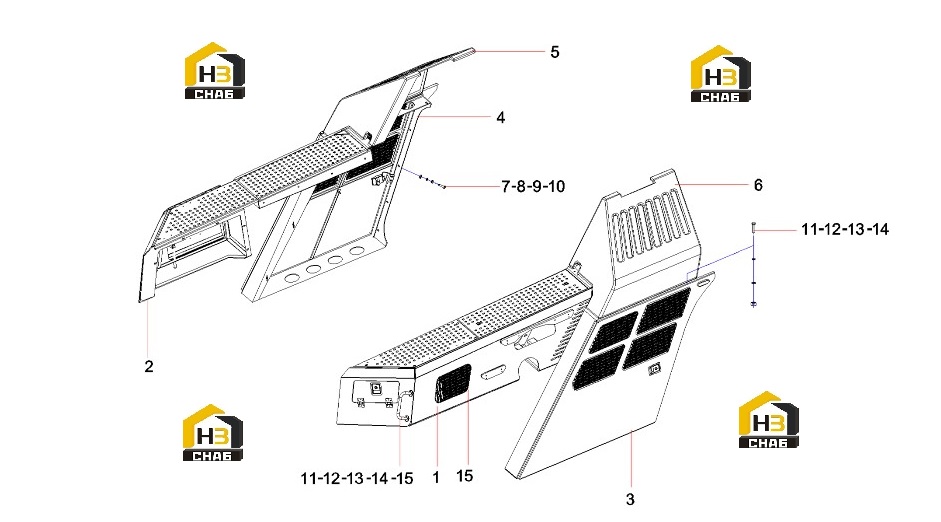

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Left platform
Каталожный номер:13556612
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Right platform
Каталожный номер:13556654
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Left door
Каталожный номер:13115749
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Right door
Каталожный номер:13114137
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Right earmuffs
Каталожный номер:13015881
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Left earmuffs
Каталожный номер:13015497
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:bolt
Каталожный номер:A210111000025
Комплект:31
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:washer
Каталожный номер:A210401000001
Комплект:31
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:washer
Каталожный номер:A210404000003
Комплект:31
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:nut
Каталожный номер:A210307000017
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M8x40GB5783
Каталожный номер:A210111000093
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer 8GB96.1
Каталожный номер:A210404000005
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:washer
Каталожный номер:A210401000017
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:nut
Каталожный номер:A210307000012
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Activity adjustment pad
Каталожный номер:11474961
Комплект:15
Примечание:
