Комплектующие стрелы (часть3) 12364911

Комплектующие стрелы (часть3) 12364911

← Комплектующие стрелы (часть2) 12364911 Корпус зажима стрелы 12591425 →

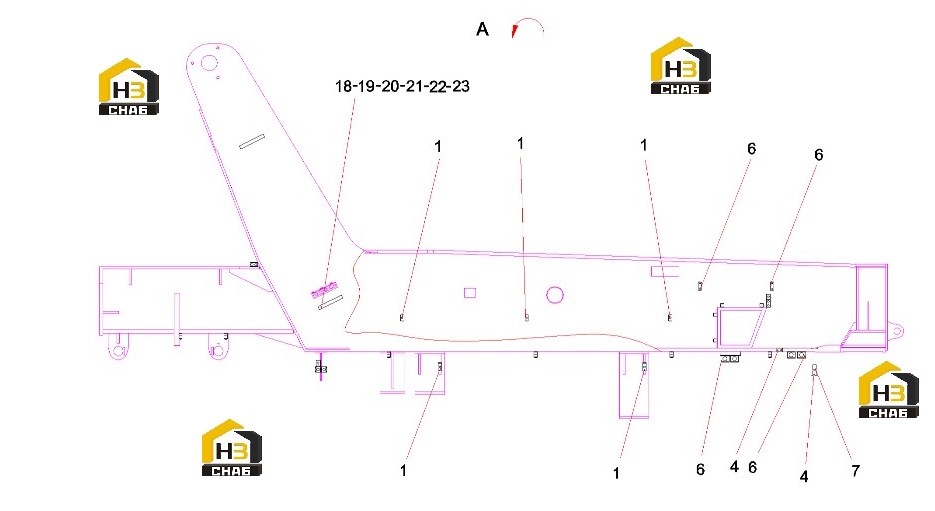

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe clamp body
Каталожный номер:60024203
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Single pipe clamp TLPG16-218
Каталожный номер:60165334
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pipe clamp body SP538-PPH DP-AS
Каталожный номер:60165343
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pipe clamp body
Каталожный номер:60014676
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Screw M5x16GB70.1
Каталожный номер:A210204000116
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Pipe clamp cover
Каталожный номер:A820101350321
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:bolt
Каталожный номер:A210111000029
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:washer
Каталожный номер:A210404000003
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Spreader combination pipe clamp body
Каталожный номер:12768531
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Spreader combination pipe clamp body
Каталожный номер:12768533
Комплект:2
Примечание:
