Комплект телескопических клапанов 13288352

← Схема расположения стрелы 11155390 Клапан электромагнитный реверсивный b220401000537 →

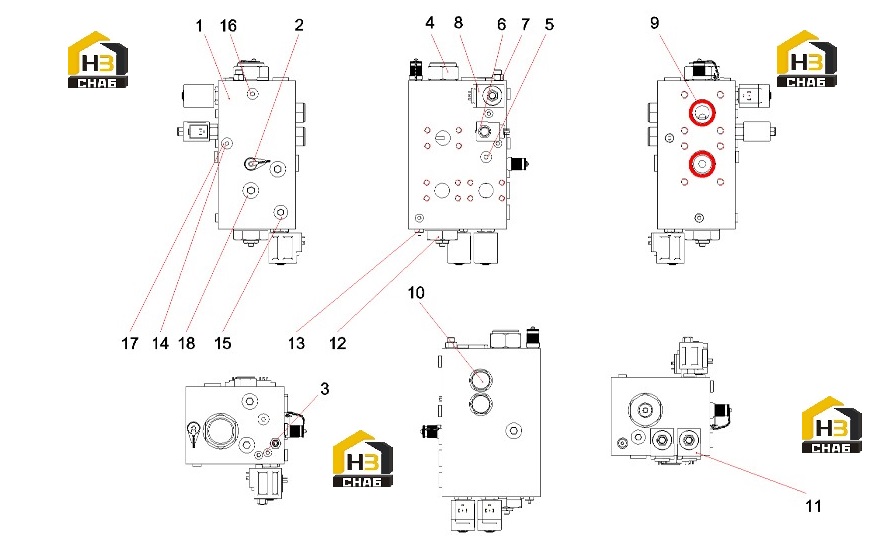

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Telescopic valve block

Каталожный номер:13288264

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pressure measuring joint

Каталожный номер:B210770000003

Комплект:2

Примечание:

№ на схеме:3

Наименование:Screw plug

Каталожный номер:B210399000003

Комплект:7

Примечание:

№ на схеме:4

Наименование:Logic valve

Каталожный номер:B220401000544

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw plug

Каталожный номер:B210780001384

Комплект:5

Примечание:

№ на схеме:6

Наименование:Electromagnetic reversing valve SBV11-8-C-O-24DG-00

Каталожный номер:B220401000541

Комплект:1

Примечание:

№ на схеме:7

Наименование:End straight connector

Каталожный номер:B210780000036

Комплект:1

Примечание:

№ на схеме:8

Наименование:Solenoid reversing valve SV11-10-3-0- 24DG

Каталожный номер:B220401000497

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring 37.5x3.55GB3452.1

Каталожный номер:A210609000121

Комплект:2

Примечание:

№ на схеме:10

Наименование:Check valve

Каталожный номер:B220401000540

Комплект:2

Примечание:

№ на схеме:11

Наименование:Solenoid reversing valve

Каталожный номер:B220401000537

Комплект:2

Примечание:

№ на схеме:12

Наименование:Balance valve

Каталожный номер:B220401000533

Комплект:1

Примечание:

№ на схеме:13

Наименование:One-way throttle valve

Каталожный номер:B220401000546

Комплект:1

Примечание:

№ на схеме:14

Наименование:2.0 Damping screw plug

Каталожный номер:12217657

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw plug

Каталожный номер:B210399000005

Комплект:1

Примечание:

№ на схеме:16

Наименование:1.0 Damping screw plug

Каталожный номер:12217584

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw plug

Каталожный номер:B210780000201

Комплект:4

Примечание:

№ на схеме:18

Наименование:Screw plug

Каталожный номер:B210780000799

Комплект:1

Примечание:
