Балка левая телескопическая в сборе 12608221

← Цилиндр телескопический 10207101 Система гидравлическая (часть1) 12616119 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

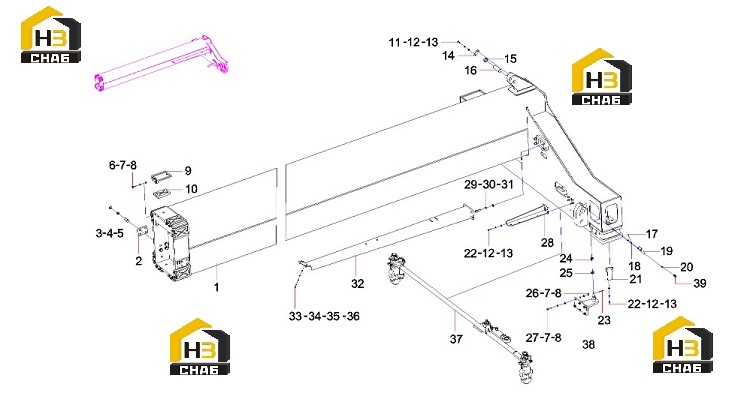

№ на схеме:1

Наименование:Left telescopic beam assembly

Каталожный номер:12604810

Комплект:1

Примечание:

№ на схеме:2

Наименование:Baffle

Каталожный номер:13191928

Комплект:2

Примечание:

№ на схеме:3

Наименование:bolt

Каталожный номер:A210111000053

Комплект:8

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210401000004

Комплект:8

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:6

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:16

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:A210401000001

Комплект:28

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210405000011

Комплект:28

Примечание:

№ на схеме:9

Наименование:Slider board (1)

Каталожный номер:A820101328209

Комплект:8

Примечание:

№ на схеме:10

Наименование:Slide block SDJ450.2-4A

Каталожный номер:12058087

Комплект:8

Примечание:

№ на схеме:11

Наименование:bolt

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:A210401000017

Комплект:10

Примечание:

№ на схеме:13

Наименование:washer

Каталожный номер:A210405000007

Комплект:10

Примечание:

№ на схеме:14

Наименование:Card board

Каталожный номер:11478611

Комплект:1

Примечание:

№ на схеме:15

Наименование:Retaining ring 2

Каталожный номер:11482652

Комплект:2

Примечание:

№ на схеме:16

Наименование:Turn lock cylinder pin

Каталожный номер:11172032

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pin 3.2x20GB91

Каталожный номер:A210491000014

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pin shaft

Каталожный номер:10759532

Комплект:2

Примечание:

№ на схеме:19

Наименование:Baffle

Каталожный номер:10759366

Комплект:2

Примечание:

№ на схеме:20

Наименование:Butter mouth

Каталожный номер:A210804000001

Комплект:2

Примечание:

№ на схеме:21

Наименование:Sensor bracket

Каталожный номер:12608220

Комплект:2

Примечание:

№ на схеме:22

Наименование:Screw M8x20GB70.1

Каталожный номер:A210204000147

Комплект:8

Примечание:

№ на схеме:23

Наименование:pin

Каталожный номер:A210501000025

Комплект:1

Примечание:

№ на схеме:24

Наименование:Nut M16GB889.1

Каталожный номер:A210319000012

Комплект:1

Примечание:

№ на схеме:25

Наименование:Retaining ring 2

Каталожный номер:12612646

Комплект:1

Примечание:

№ на схеме:26

Наименование:nut

Каталожный номер:A210307000017

Комплект:6

Примечание:

№ на схеме:27

Наименование:bolt

Каталожный номер:A210111000025

Комплект:6

Примечание:

№ на схеме:28

Наименование:Left bracket assembly

Каталожный номер:12783485

Комплект:1

Примечание:

№ на схеме:29

Наименование:washer

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:30

Наименование:washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:31

Наименование:Screw M12x40GB70.1 10.9 grade

Каталожный номер:A210204000338

Комплект:4

Примечание:

№ на схеме:32

Наименование:Drag trough

Каталожный номер:11479449

Комплект:1

Примечание:

№ на схеме:33

Наименование:washer

Каталожный номер:A210401000016

Комплект:4

Примечание:

№ на схеме:34

Наименование:washer

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:35

Наименование:Nut M6GB889.1

Каталожный номер:A210319000003

Комплект:4

Примечание:

№ на схеме:36

Наименование:Screw M6x25GB70.1

Каталожный номер:A210204000132

Комплект:4

Примечание:

№ на схеме:37

Наименование:Turn lock mechanism

Каталожный номер:13559316

Комплект:1

Примечание:

№ на схеме:38

Наименование:Rotary lock cylinder seat assembly

Каталожный номер:13559331

Комплект:1

Примечание:

№ на схеме:39

Наименование:Torsion spring

Каталожный номер:10762009

Комплект:4

Примечание:
