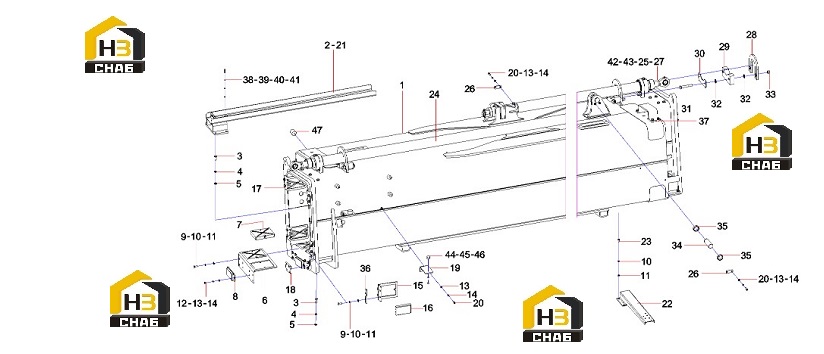

Балка главная в сборе 12606356

← Двигатель циклоидный 60006613 Цилиндр телескопический 10207101 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Main beam assembly

Каталожный номер:12606359

Комплект:1

Примечание:

№ на схеме:2

Наименование:Drag chain slot assembly

Каталожный номер:13024639

Комплект:2

Примечание:

№ на схеме:3

Наименование:bolt

Каталожный номер:A210111000038

Комплект:20

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210405000001

Комплект:20

Примечание:

№ на схеме:6

Наименование:Slider board

Каталожный номер:13158407

Комплект:2

Примечание:

№ на схеме:7

Наименование:Main beam slider

Каталожный номер:11486218

Комплект:4

Примечание:

№ на схеме:8

Наименование:Cushion assembly

Каталожный номер:10030816

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:32

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210401000001

Комплект:36

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:A210405000011

Комплект:36

Примечание:

№ на схеме:12

Наименование:bolt

Каталожный номер:A210111000240

Комплект:4

Примечание:

№ на схеме:13

Наименование:washer

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210405000007

Комплект:14

Примечание:

№ на схеме:15

Наименование:Slider board

Каталожный номер:13158396

Комплект:8

Примечание:

№ на схеме:16

Наименование:Slide block SDJ450.2-4A

Каталожный номер:12058087

Комплект:8

Примечание:

№ на схеме:17

Наименование:Upper slider assembly

Каталожный номер:13914098

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pad 2

Каталожный номер:13024645

Комплект:4

Примечание:

№ на схеме:19

Наименование:Electric control cabinet support

Каталожный номер:10833167

Комплект:2

Примечание:

№ на схеме:20

Наименование:Screw M8x25GB70.1

Каталожный номер:A210204000162

Комплект:6

Примечание:

№ на схеме:21

Наименование:Telescopic drag chain SR445MI061-075x32 section brevetti

Каталожный номер:60262866

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hydraulic pipe bracket

Каталожный номер:A820101331392

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M10x16GB5783

Каталожный номер:A210111000125

Комплект:4

Примечание:

№ на схеме:24

Наименование:Telescopic cylinder

Каталожный номер:10207101

Комплект:2

Примечание:

№ на схеме:25

Наименование:gasket

Каталожный номер:13563089

Комплект:8

Примечание:

№ на схеме:26

Наименование:Card board

Каталожный номер:11478611

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pressure plate

Каталожный номер:13563088

Комплект:2

Примечание:

№ на схеме:28

Наименование:Upper limit plate

Каталожный номер:12588765

Комплект:2

Примечание:

№ на схеме:29

Наименование:Rubber pad

Каталожный номер:12588756

Комплект:2

Примечание:

№ на схеме:30

Наименование:Cushion

Каталожный номер:12588758

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bolt M16x100GB5782 Grade 10.9

Каталожный номер:A210111000447

Комплект:4

Примечание:

№ на схеме:32

Наименование:washer

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:33

Наименование:Nut M16GB889.1

Каталожный номер:A210319000012

Комплект:4

Примечание:

№ на схеме:34

Наименование:Horizontal pin shaft

Каталожный номер:A820301015793

Комплект:1

Примечание:

№ на схеме:35

Наименование:Retaining ring

Каталожный номер:11484122

Комплект:2

Примечание:

№ на схеме:36

Наименование:Pad 1

Каталожный номер:13024646

Комплект:8

Примечание:

№ на схеме:37

Наименование:Protective plate

Каталожный номер:13108339

Комплект:1

Примечание:

№ на схеме:38

Наименование:Screw M6x25GB70.1

Каталожный номер:A210204000132

Комплект:12

Примечание:

№ на схеме:39

Наименование:washer

Каталожный номер:A210401000016

Комплект:12

Примечание:

№ на схеме:40

Наименование:washer

Каталожный номер:A210405000006

Комплект:12

Примечание:

№ на схеме:41

Наименование:Nut M6GB889.1

Каталожный номер:A210319000003

Комплект:4

Примечание:

№ на схеме:42

Наименование:Nut M36x3GB9457

Каталожный номер:A210356000006

Комплект:2

Примечание:

№ на схеме:43

Наименование:Cushion

Каталожный номер:13563084

Комплект:4

Примечание:

№ на схеме:44

Наименование:nut

Каталожный номер:A210319000004

Комплект:2

Примечание:

№ на схеме:45

Наименование:Bolt M8x70GB5782

Каталожный номер:A210110000340

Комплект:2

Примечание:

№ на схеме:46

Наименование:Buffer stud 2

Каталожный номер:12196286

Комплект:2

Примечание:

№ на схеме:47

Наименование:Buffer stud

Каталожный номер:12187870

Комплект:4

Примечание:
