Бак пластиковый расширительный 11597891

Бак пластиковый расширительный 11597891

← Узел охлаждающий (часть2) 13572118 Воздухозаборник в сборе (часть1) 13572217 →

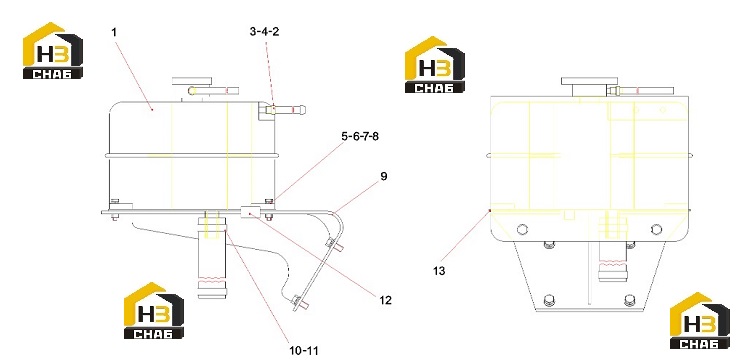

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Expansion tank LSJ076 9L
Каталожный номер:60198298
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Throat clamp
Каталожный номер:A210855000003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose
Каталожный номер:11595253
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose 1
Каталожный номер:12842901
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:bolt
Каталожный номер:A210111000081
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:washer
Каталожный номер:A210405000006
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:washer
Каталожный номер:A210401000016
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:nut
Каталожный номер:A210307000016
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Expansion tank bracket
Каталожный номер:11595177
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose clamp φ27-φ51JB8870
Каталожный номер:A229900002838
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:11597884
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pipe clamp body
Каталожный номер:60028239
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Rubber pad
Каталожный номер:13572948
Комплект:2
Примечание:
