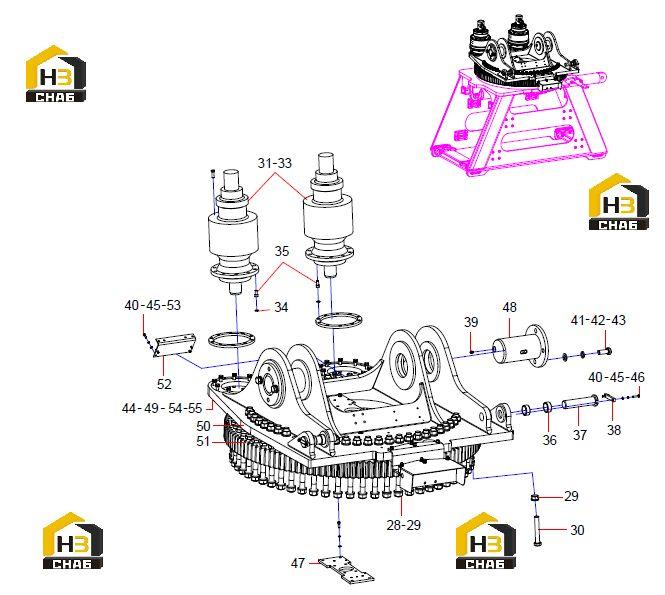

Устройство поворотное (часть 2) 13394002

← Устройство поворотное (часть 1) 13394002 Пластины скольжения поворотного механизма 12588669 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:28

Наименование:Bolt

Каталожный номер:A210110000213

Комплект:60

Примечание:

№ на схеме:29

Наименование:Nut

Каталожный номер:A229900007632

Комплект:108

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:A210110000260

Комплект:48

Примечание:

№ на схеме:31

Наименование:Gear box RR510DSS/13.6-RF2/43

Каталожный номер:60136999

Комплект:2

Примечание:

№ на схеме:33

Наименование:Motor, gerotor

Каталожный номер:60006613

Комплект:2

Примечание:

№ на схеме:34

Наименование:Locking washer

Каталожный номер:60013683

Комплект:20

Примечание:

№ на схеме:35

Наименование:Screw

Каталожный номер:A210204000206

Комплект:4

Примечание:

№ на схеме:36

Наименование:Bushing

Каталожный номер:A820202004454

Комплект:4

Примечание:

№ на схеме:37

Наименование:Shaft, connecting

Каталожный номер:12598170

Комплект:2

Примечание:

№ на схеме:38

Наименование:Plate, clamp, shaft

Каталожный номер:A820199003267

Комплект:2

Примечание:

№ на схеме:39

Наименование:Fitting Grease

Каталожный номер:A210804000001

Комплект:2

Примечание:

№ на схеме:40

Наименование:Washer

Каталожный номер:A210401000016

Комплект:8

Примечание:

№ на схеме:41

Наименование:Bolt

Каталожный номер:A210111000221

Комплект:4

Примечание:

№ на схеме:42

Наименование:Washer

Каталожный номер:A210401000006

Комплект:4

Примечание:

№ на схеме:43

Наименование:Washer

Каталожный номер:A210405000008

Комплект:4

Примечание:

№ на схеме:44

Наименование:Plate, pressure

Каталожный номер:13016694

Комплект:2

Примечание:

№ на схеме:45

Наименование:Washer

Каталожный номер:A210405000006

Комплект:8

Примечание:

№ на схеме:46

Наименование:Screw

Каталожный номер:A210204000133

Комплект:4

Примечание:

№ на схеме:47

Наименование:Plate, connecting, slewing joint

Каталожный номер:A820101328029

Комплект:1

Примечание:

№ на схеме:48

Наименование:Connecting axial pin

Каталожный номер:13196906

Комплект:2

Примечание:

№ на схеме:49

Наименование:Plate, pressure

Каталожный номер:13016697

Комплект:2

Примечание:

№ на схеме:50

Наименование:Upper rotary platform

Каталожный номер:13697380

Комплект:1

Примечание:

№ на схеме:51

Наименование:Bearing, slewing

Каталожный номер:11135150

Комплект:1

Примечание:

№ на схеме:52

Наименование:Rope fastening seat

Каталожный номер:10023667

Комплект:1

Примечание:

№ на схеме:53

Наименование:Screw

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:54

Наименование:Pinion

Каталожный номер:A820210000292

Комплект:2

Примечание:

№ на схеме:55

Наименование:Bolt

Каталожный номер:A210111000293

Комплект:8

Примечание:
