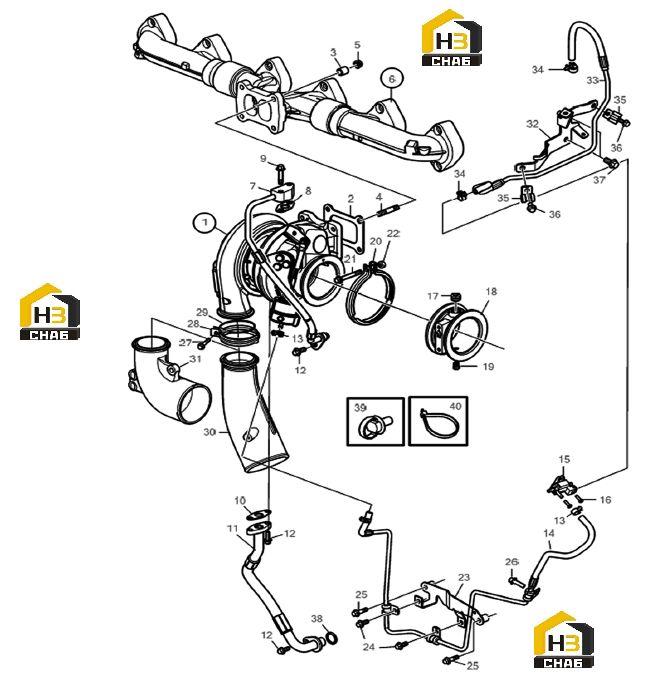

Турбонагнетатель 60349739

← Экран тепловой 60349738 Элемент стартовый 60349740 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Turbocharger

Каталожный номер:60267565

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gasket

Каталожный номер:60093468

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spacersleeve

Каталожный номер:60131536

Комплект:4

Примечание:

№ на схеме:4

Наименование:Stud

Каталожный номер:60267541

Комплект:4

Примечание:

№ на схеме:5

Наименование:Flange nut

Каталожный номер:60267542

Комплект:4

Примечание:

№ на схеме:6

Наименование:Exhaust manifold For high-mounted turbo

Каталожный номер:60344705

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pressure hose

Каталожный номер:60267566

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:60344718

Комплект:1

Примечание:

№ на схеме:9

Наименование:Flange screw

Каталожный номер:60228921

Комплект:2

Примечание:

№ на схеме:10

Наименование:Gasket

Каталожный номер:60267544

Комплект:1

Примечание:

№ на схеме:11

Наименование:Oil return pipe

Каталожный номер:60267567

Комплект:1

Примечание:

№ на схеме:12

Наименование:Flange screw

Каталожный номер:60203765

Комплект:4

Примечание:

№ на схеме:14

Наименование:Pipe set

Каталожный номер:60267547

Комплект:1

Примечание:

№ на схеме:15

Наименование:Valve, solenoid

Каталожный номер:60228954

Комплект:1

Примечание:

№ на схеме:16

Наименование:Flange screw

Каталожный номер:60267548

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:60344719

Комплект:1

Примечание:

№ на схеме:18

Наименование:Exhaust pipe

Каталожный номер:60267550

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plug

Каталожный номер:60130989

Комплект:1

Примечание:

№ на схеме:20

Наименование:V-band clamp

Каталожный номер:60267551

Комплект:1

Примечание:

№ на схеме:21

Наименование:Flange screw

Каталожный номер:60267552

Комплект:1

Примечание:

№ на схеме:22

Наименование:Flange lock nut

Каталожный номер:60228948

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bracket

Каталожный номер:60344720

Комплект:1

Примечание:

№ на схеме:24

Наименование:Flange screw

Каталожный номер:60203731

Комплект:2

Примечание:

№ на схеме:26

Наименование:Flange screw

Каталожный номер:60203735

Комплект:1

Примечание:

№ на схеме:27

Наименование:Flange screw

Каталожный номер:60267560

Комплект:1

Примечание:

№ на схеме:28

Наименование:Clamp

Каталожный номер:60131248

Комплект:1

Примечание:

№ на схеме:29

Наименование:Sealing ring

Каталожный номер:60132413

Комплект:1

Примечание:

№ на схеме:30

Наименование:Charge air pipe

Каталожный номер:60267561

Комплект:1

Примечание:

№ на схеме:31

Наименование:Connection pipe

Каталожный номер:60131569

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bracket

Каталожный номер:60267562

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pipe set

Каталожный номер:60267563

Комплект:1

Примечание:

№ на схеме:34

Наименование:Clamp

Каталожный номер:60094347

Комплект:2

Примечание:

№ на схеме:35

Наименование:Hose clamp

Каталожный номер:60267546

Комплект:2

Примечание:

№ на схеме:36

Наименование:Flange screw

Каталожный номер:60203734

Комплект:2

Примечание:

№ на схеме:37

Наименование:Flange screw

Каталожный номер:60203768

Комплект:2

Примечание:

№ на схеме:38

Наименование:Sealing ring

Каталожный номер:60267564

Комплект:1

Примечание:
