Трубопровод смазки 11783402

← Пластины скольжения поворотного механизма 12588669 Ремкомплект цилиндра бокового смещения 13355793 →

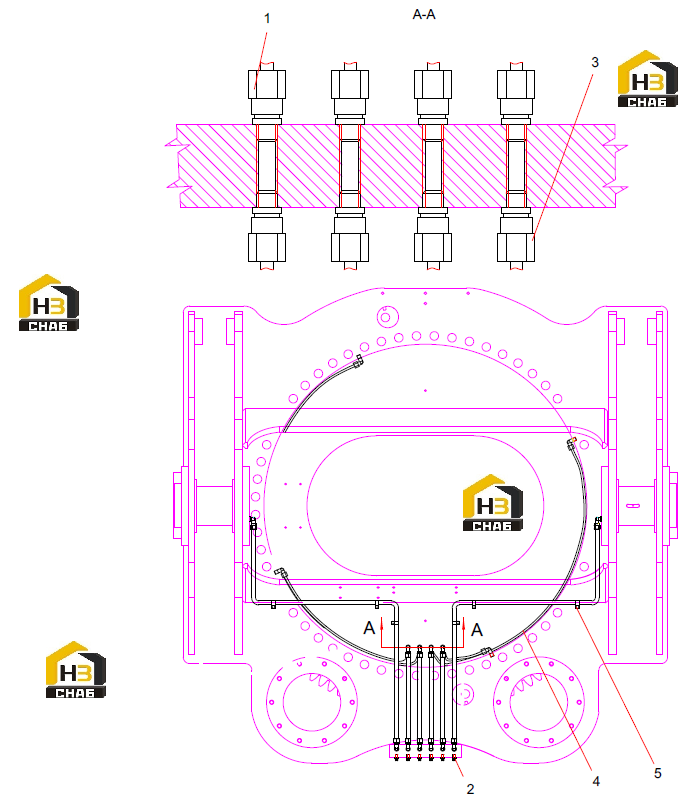

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector, pipe

Каталожный номер:A210770000195

Комплект:4

Примечание:

№ на схеме:2

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:6

Примечание:

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:A210711000010

Комплект:4

Примечание:

№ на схеме:4

Наименование:Pipe, oil

Каталожный номер:11783389

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp

Каталожный номер:A229900010155

Комплект:6

Примечание:
