Трубопровод рулевой системы 10432886

Трубопровод рулевой системы 10432886

← Передача рулевого управления 60167505 Клапан рулевой 14353465 →

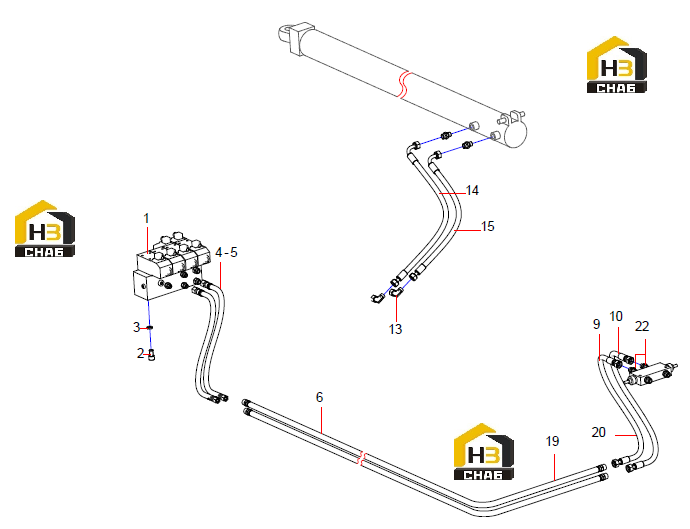

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Group, moveable valve
Каталожный номер:14353465
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:A210111000018
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210401000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210405000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector, Pipe
Каталожный номер:B210780000847
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Steel tube asemblly
Каталожный номер:14155120
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Rubber Hose
Каталожный номер:B230103005168
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Rubberhose
Каталожный номер:B230103000089
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Fitting, Elbow
Каталожный номер:B210780000024
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Rubberhose
Каталожный номер:B230103002390
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Rubber hose
Каталожный номер:11746748
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Fitting, Adapter
Каталожный номер:B210780001246
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Rubber hose
Каталожный номер:B230103006569
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Fitting, Bulkhead Connector
Каталожный номер:B210780000115
Комплект:2
Примечание:
