Система управления 10427001

Система управления 10427001

← Клапан рулевой 14353465 Фильтр пилотный 14336960 →

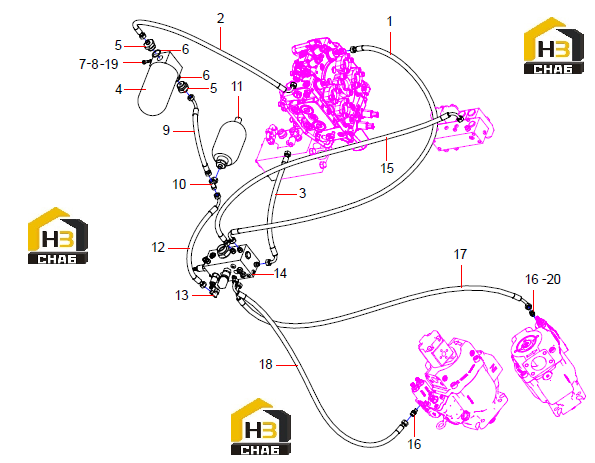

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:RubberHose
Каталожный номер:B230103000467
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose, rubber
Каталожный номер:60008241
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose
Каталожный номер:B230103000477
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pilotfilterassembly
Каталожный номер:14336960
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose
Каталожный номер:B230103000469
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Fitting, Tee
Каталожный номер:B210780000631
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Assembly, pilot accumulator
Каталожный номер:13424467
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose
Каталожный номер:B230103000475
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Fitting, Elbow
Каталожный номер:B210780000636
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Pilot valve assembly
Каталожный номер:13862340
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Rubber Hose
Каталожный номер:B230103000463
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Fitting, Adapter
Каталожный номер:B210780001286
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Rubber hose
Каталожный номер:B230103008437
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:RubberHose
Каталожный номер:B230103001702
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Fitting, Tee
Каталожный номер:B210780000015
Комплект:1
Примечание:
