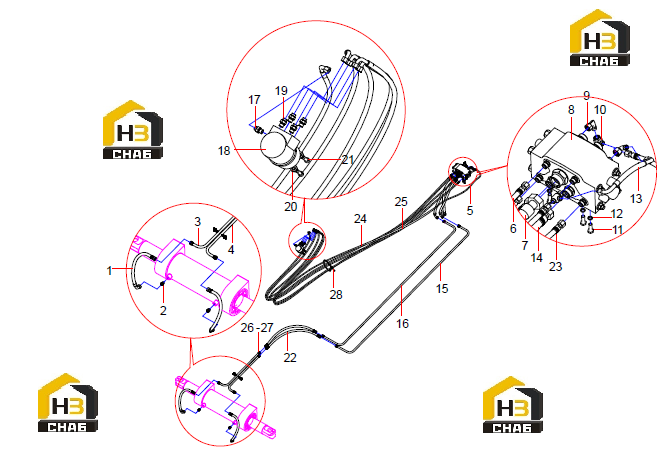

Система рулевого управления 10450139

← Элемент фильтрующий 60072294 Узел усилителя потока a810201062404 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103000960

Комплект:2

Примечание:

№ на схеме:2

Наименование:Fitting, Adapter

Каталожный номер:B210780000049

Комплект:2

Примечание:

№ на схеме:3

Наименование:Steel tube asemblly

Каталожный номер:14175496

Комплект:1

Примечание:

№ на схеме:4

Наименование:Steel tube asemblly

Каталожный номер:14175551

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:B230103008139

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:B230103005878

Комплект:4

Примечание:

№ на схеме:7

Наименование:Hose, Rubber

Каталожный номер:B230103001397

Комплект:1

Примечание:

№ на схеме:8

Наименование:Assembly, flow amplifier

Каталожный номер:A810201062404

Комплект:1

Примечание:

№ на схеме:9

Наименование:Fitting, Elbow

Каталожный номер:B210780000636

Комплект:2

Примечание:

№ на схеме:10

Наименование:Fitting, Tee

Каталожный номер:B210780000015

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210401000001

Комплект:7

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:3

Примечание:

№ на схеме:13

Наименование:Hose, rubber

Каталожный номер:B230103004781

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose, rubber

Каталожный номер:B230103002447

Комплект:1

Примечание:

№ на схеме:15

Наименование:Steel tube asemblly

Каталожный номер:14155122

Комплект:1

Примечание:

№ на схеме:16

Наименование:Steel tube asemblly

Каталожный номер:14155121

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fitting, Adapter

Каталожный номер:B210780000733

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gear, steering, dynamic

Каталожный номер:60167505

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fitting, Adapter

Каталожный номер:B210780000179

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210405000011

Комплект:7

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:A210204000181

Комплект:4

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:B230103002476

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose, rubber

Каталожный номер:B230103005357

Комплект:2

Примечание:

№ на схеме:24

Наименование:Plastic protective sleeve

Каталожный номер:A230200000490

Комплект:130

Примечание:

№ на схеме:25

Наименование:Plastic protective sleeve

Каталожный номер:A230200000350

Комплект:40

Примечание:

№ на схеме:26

Наименование:Fitting, Tee

Каталожный номер:B210780000018

Комплект:2

Примечание:

№ на схеме:27

Наименование:Pressure-measuring connector

Каталожный номер:B229900003975

Комплект:2

Примечание:

№ на схеме:28

Наименование:Strap, Nylon

Каталожный номер:A239900000066

Комплект:80

Примечание:
