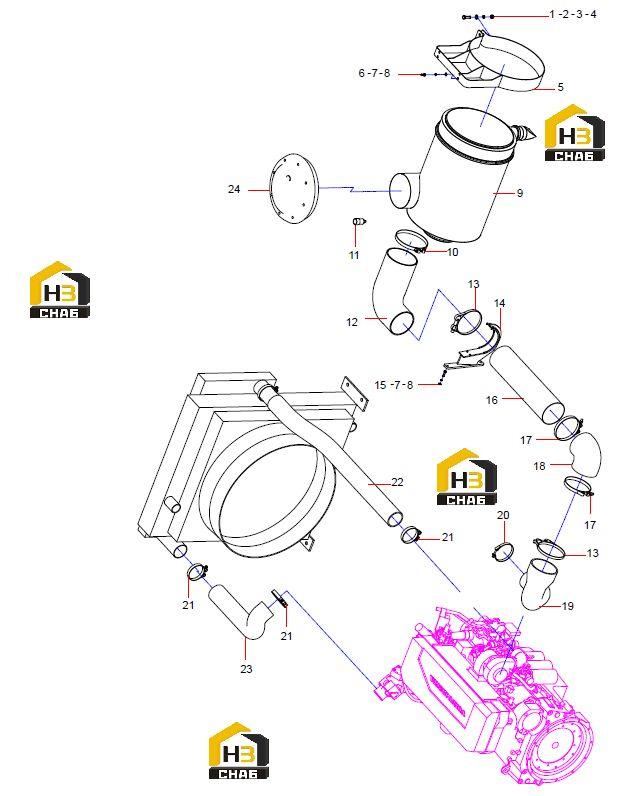

Система очистки воздуха 13572217

← Бак расширительный 11597891 Фильтр воздушный 60181998 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000040

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210401000002

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:A210307000001

Комплект:2

Примечание:

№ на схеме:5

Наименование:Airfiltersupport

Каталожный номер:12564193

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210404000005

Комплект:10

Примечание:

№ на схеме:9

Наименование:Air filter

Каталожный номер:60181998

Комплект:1

Примечание:

№ на схеме:10

Наименование:T-clamp

Каталожный номер:60332463

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sensor

Каталожный номер:B240600000220

Комплект:1

Примечание:

№ на схеме:12

Наименование:Reducing rubber tube

Каталожный номер:12448158

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp, T-Bolt

Каталожный номер:A229900002262

Комплект:2

Примечание:

№ на схеме:14

Наименование:Intake pipe support

Каталожный номер:12566017

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:2

Примечание:

№ на схеме:16

Наименование:Intake pipe

Каталожный номер:12565449

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamp, t-bolt

Каталожный номер:A229900006719

Комплект:2

Примечание:

№ на схеме:18

Наименование:Connecting rubber hose

Каталожный номер:B230103005004

Комплект:1

Примечание:

№ на схеме:19

Наименование:Intake pipe

Каталожный номер:13571464

Комплект:1

Примечание:

№ на схеме:20

Наименование:T-type anchor ear

Каталожный номер:B229900001056

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clamp, T-Bolt

Каталожный номер:A229900002222

Комплект:4

Примечание:

№ на схеме:22

Наименование:Intake pipe

Каталожный номер:13571492

Комплект:1

Примечание:

№ на схеме:23

Наименование:Intake pipe

Каталожный номер:13571497

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rain cap

Каталожный номер:60188052

Комплект:1

Примечание:
