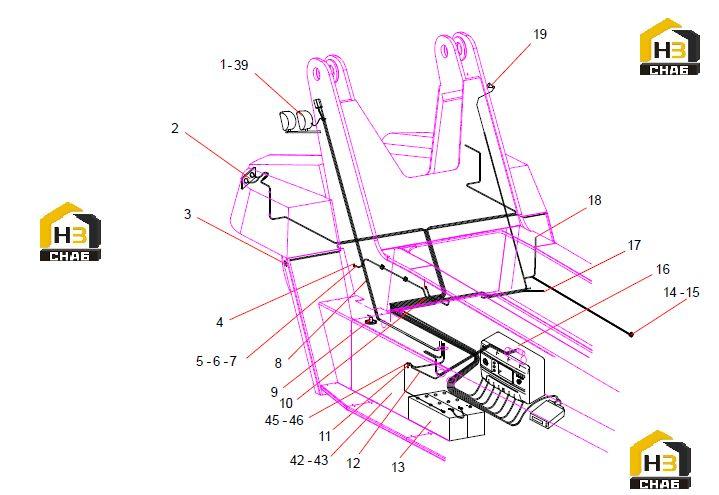

Система электрическая рамы 14315923

← Розетка 13479678 Датчик напряжения 14315923 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lamp, working, LED

Каталожный номер:12895513

Комплект:4

Примечание:

№ на схеме:2

Наименование:Lamp, tail, LED

Каталожный номер:12901982

Комплект:2

Примечание:

№ на схеме:3

Наименование:Lamp, mark, side, LED

Каталожный номер:12901990

Комплект:2

Примечание:

№ на схеме:4

Наименование:Switch, proximity

Каталожный номер:12916541

Комплект:1

Примечание:

№ на схеме:5

Наименование:Single Tube Clamp

Каталожный номер:60165334

Комплект:2

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:60111064

Комплект:2

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210204000139

Комплект:2

Примечание:

№ на схеме:8

Наименование:Harness, diagonal boom frame

Каталожный номер:14256504

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sensor, liquid level

Каталожный номер:12912669

Комплект:1

Примечание:

№ на схеме:10

Наименование:Back harness

Каталожный номер:14256502

Комплект:1

Примечание:

№ на схеме:11

Наименование:Powerswitch

Каталожный номер:12934766

Комплект:1

Примечание:

№ на схеме:12

Наименование:Powerharness

Каталожный номер:14256498

Комплект:1

Примечание:

№ на схеме:13

Наименование:Battery

Каталожный номер:12934743

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clamp, fastening

Каталожный номер:13275833

Комплект:30

Примечание:

№ на схеме:15

Наименование:Clamp, fastening

Каталожный номер:13275826

Комплект:35

Примечание:

№ на схеме:16

Наименование:Electric box assembly, vehicle body

Каталожный номер:14316199

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sensor, temperature

Каталожный номер:12912711

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sensor, temperature

Каталожный номер:12912717

Комплект:2

Примечание:

№ на схеме:19

Наименование:Horn, polyphonic

Каталожный номер:12912580

Комплект:1

Примечание:

№ на схеме:39

Наименование:Socket, 2 core

Каталожный номер:13479570

Комплект:4

Примечание:

№ на схеме:42

Наименование:Battery relay

Каталожный номер:B240700000378

Комплект:1

Примечание:

№ на схеме:43

Наименование:Chassis distribution case assembly

Каталожный номер:60034670

Комплект:1

Примечание:

№ на схеме:45

Наименование:Fuse

Каталожный номер:60227843

Комплект:1

Примечание:

№ на схеме:46

Наименование:Fuse receptacle

Каталожный номер:60227845

Комплект:1

Примечание:
