Шланг топливный 60349732

Шланг топливный 60349732

← Фильтр топливный 60349731 Насос масляный 60349733 →

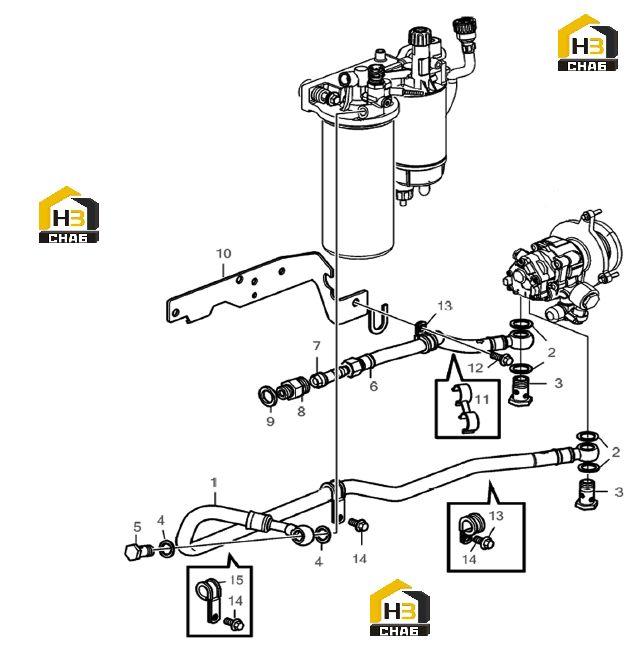

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Fuel hose
Каталожный номер:60344693
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Sealing ring
Каталожный номер:60199169
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hollow screw
Каталожный номер:60199170
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sealing ring
Каталожный номер:60191116
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hollow screw
Каталожный номер:60199172
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Fuel hose
Каталожный номер:60344694
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Oil intake pipe joint
Каталожный номер:60085714
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Oil intake pipe joint Screw cap
Каталожный номер:60085715
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Gasket
Каталожный номер:60130797
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bracket
Каталожный номер:60344679
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Retainer
Каталожный номер:60344695
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Flange screw
Каталожный номер:60203765
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:60092371
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Flange screw
Каталожный номер:60203734
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Clamp
Каталожный номер:60203776
Комплект:2
Примечание:
