Педаль тормоза 12142583

Педаль тормоза 12142583

← Компоненты кабины внутренние 10422631 Колонка рулевая 60025888 →

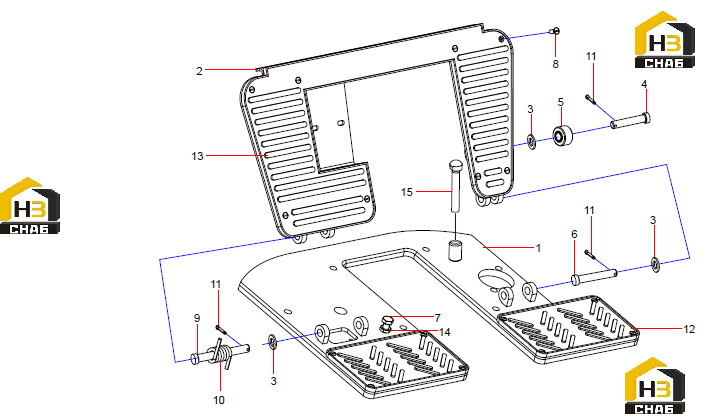

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Seat, bottom
Каталожный номер:12142587
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pedal
Каталожный номер:12142593
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210405000011
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Shaft, pin, roller
Каталожный номер:13058570
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Roller
Каталожный номер:10253342
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Shaft, pin, right
Каталожный номер:12142582
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:A210111000088
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw
Каталожный номер:A210211000002
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Shaft, pin, left
Каталожный номер:12142581
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Torsional spring
Каталожный номер:13400089
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pin
Каталожный номер:A210501000001
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sleeve, rubber, cushion foot
Каталожный номер:12260600
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sleeve, rubber
Каталожный номер:14127832
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut
Каталожный номер:A210309000012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Connecting rod,adjusting
Каталожный номер:12906437
Комплект:1
Примечание:
