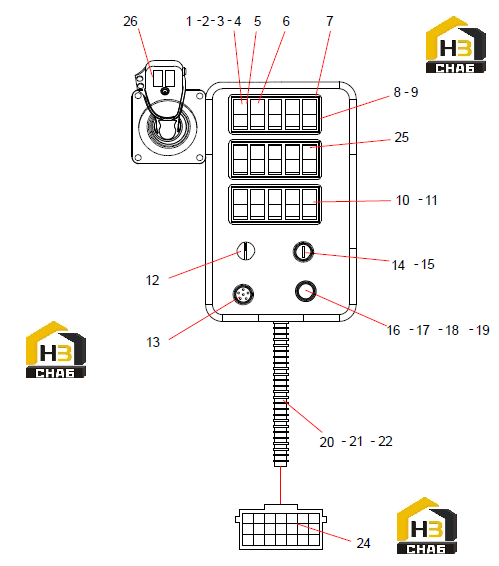

Панель управления правая 14317549

← Розетки 11447306 Панель управления передняя 13487572 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Mark card

Каталожный номер:B241800000043

Комплект:1

Примечание:

№ на схеме:2

Наименование:Card, symbol

Каталожный номер:B241800000009

Комплект:7

Примечание:

№ на схеме:3

Наименование:Card, symbol

Каталожный номер:B241800000023

Комплект:1

Примечание:

№ на схеме:4

Наименование:Card, symbol

Каталожный номер:B241800000046

Комплект:1

Примечание:

№ на схеме:5

Наименование:Switch, rocker

Каталожный номер:B241200000612

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rocker Switch

Каталожный номер:A241200000539

Комплект:6

Примечание:

№ на схеме:7

Наименование:Rocker switch

Каталожный номер:60063150

Комплект:7

Примечание:

№ на схеме:8

Наименование:Frame Single Side

Каталожный номер:A249900000513

Комплект:6

Примечание:

№ на схеме:9

Наименование:Frame Single Middle

Каталожный номер:A249900000514

Комплект:9

Примечание:

№ на схеме:10

Наименование:CoverPlate

Каталожный номер:A249900000518

Комплект:6

Примечание:

№ на схеме:11

Наименование:Card, symbol

Каталожный номер:B241800000001

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ignition Switch

Каталожный номер:B241200000030

Комплект:1

Примечание:

№ на схеме:13

Наименование:Buzzer, flash

Каталожный номер:B240500000009

Комплект:1

Примечание:

№ на схеме:14

Наименование:Switch, Key

Каталожный номер:B241200000484

Комплект:1

Примечание:

№ на схеме:15

Наименование:Contact Block, Normally-Opened

Каталожный номер:B240200000081

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pedestal

Каталожный номер:60271427

Комплект:1

Примечание:

№ на схеме:17

Наименование:Normally close contacts

Каталожный номер:60263159

Комплект:3

Примечание:

№ на схеме:18

Наименование:Normally open contacts

Каталожный номер:60263158

Комплект:1

Примечание:

№ на схеме:19

Наименование:Button

Каталожный номер:60269944

Комплект:1

Примечание:

№ на схеме:20

Наименование:Wire, black

Каталожный номер:A241900000055

Комплект:40

Примечание:

№ на схеме:21

Наименование:Hose, nylon

Каталожный номер:A239900000563

Комплект:2

Примечание:

№ на схеме:22

Наименование:Tube, heat-shrinking

Каталожный номер:A241400000018

Комплект:6

Примечание:

№ на схеме:24

Наименование:Multiple connect point

Каталожный номер:13870551

Комплект:1

Примечание:

№ на схеме:25

Наименование:Switch, rocker

Каталожный номер:B241200000028

Комплект:1

Примечание:

№ на схеме:26

Наименование:Joystick

Каталожный номер:142601000003A

Комплект:1

Примечание:
