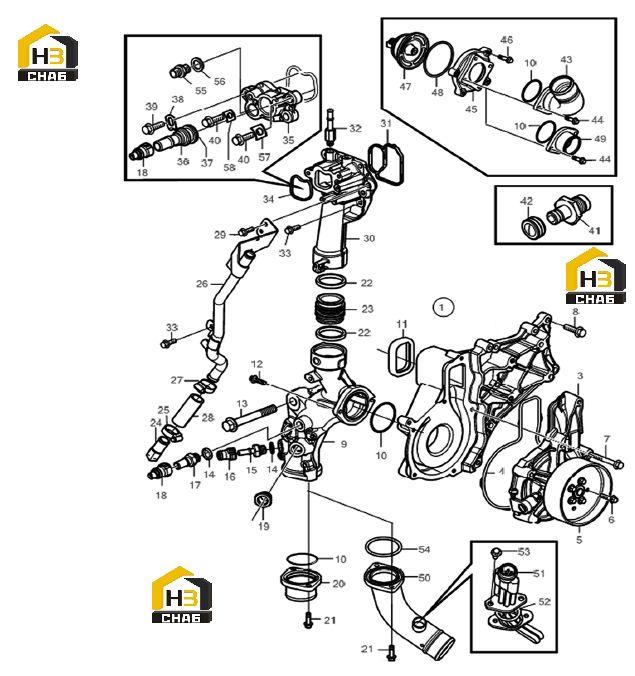

Насос охлаждающей жидкости 60349742

← Сепаратор 60349741 Генератор 60349743 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Coolant pump

Каталожный номер:60267648

Комплект:1

Примечание:

№ на схеме:3

Наименование:Coolant pump

Каталожный номер:60267649

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rubbermoulding

Каталожный номер:60267650

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pulley

Каталожный номер:60267651

Комплект:1

Примечание:

№ на схеме:6

Наименование:Flange screw

Каталожный номер:60203775

Комплект:5

Примечание:

№ на схеме:7

Наименование:Flange screw

Каталожный номер:60203741

Комплект:6

Примечание:

№ на схеме:8

Наименование:Flange screw

Каталожный номер:60267593

Комплект:6

Примечание:

№ на схеме:9

Наименование:Coolant pipe

Каталожный номер:60344729

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sealing ring

Каталожный номер:60132420

Комплект:1

Примечание:

№ на схеме:13

Наименование:Flange screw

Каталожный номер:60267653

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gasket

Каталожный номер:60344730

Комплект:2

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:60267981

Комплект:1

Примечание:

№ на схеме:16

Наименование:Quick-coupling kit

Каталожный номер:60267976

Комплект:1

Примечание:

№ на схеме:17

Наименование:Nipple

Каталожный номер:60267654

Комплект:1

Примечание:

№ на схеме:18

Наименование:Quick-coupling kit

Каталожный номер:60267655

Комплект:2

Примечание:

№ на схеме:19

Наименование:Socket

Каталожный номер:60267656

Комплект:1

Примечание:

№ на схеме:22

Наименование:Water pipe seal ring

Каталожный номер:60086206

Комплект:2

Примечание:

№ на схеме:23

Наименование:Connection pipe

Каталожный номер:60267658

Комплект:1

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:60267659

Комплект:1

Примечание:

№ на схеме:25

Наименование:Clip

Каталожный номер:60096595

Комплект:1

Примечание:

№ на схеме:26

Наименование:Pipe

Каталожный номер:60267660

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clamp

Каталожный номер:60131948

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose, rubber

Каталожный номер:60132528

Комплект:2

Примечание:

№ на схеме:30

Наименование:Connection pipe

Каталожный номер:60267661

Комплект:1

Примечание:

№ на схеме:31

Наименование:Sealing strip

Каталожный номер:60267662

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hose nipple

Каталожный номер:60267663

Комплект:2

Примечание:

№ на схеме:33

Наименование:Flange screw

Каталожный номер:60203765

Комплект:6

Примечание:

№ на схеме:34

Наименование:Sealing strip

Каталожный номер:60267664

Комплект:1

Примечание:

№ на схеме:35

Наименование:Connection pipe

Каталожный номер:60267665

Комплект:1

Примечание:

№ на схеме:36

Наименование:Connector

Каталожный номер:60267666

Комплект:1

Примечание:

№ на схеме:37

Наименование:Gearbox Water pipe seal ring

Каталожный номер:60075867

Комплект:1

Примечание:

№ на схеме:38

Наименование:Lock brace

Каталожный номер:60267667

Комплект:1

Примечание:

№ на схеме:40

Наименование:Flange screw

Каталожный номер:60203734

Комплект:2

Примечание:

№ на схеме:41

Наименование:Nipple

Каталожный номер:60087996

Комплект:1

Примечание:

№ на схеме:42

Наименование:Protecting cap

Каталожный номер:60132979

Комплект:1

Примечание:

№ на схеме:43

Наименование:Tube

Каталожный номер:60267668

Комплект:1

Примечание:

№ на схеме:45

Наименование:Cover

Каталожный номер:60267669

Комплект:1

Примечание:

№ на схеме:46

Наименование:Flange screw

Каталожный номер:60203731

Комплект:4

Примечание:

№ на схеме:47

Наименование:Thermostat

Каталожный номер:60199251

Комплект:1

Примечание:

№ на схеме:48

Наименование:Sealing ring

Каталожный номер:60267670

Комплект:1

Примечание:

№ на схеме:49

Наименование:Coolant pipe

Каталожный номер:60267657

Комплект:1

Примечание:

№ на схеме:50

Наименование:Pipe for engines without engine heater.

Каталожный номер:60344731

Комплект:1

Примечание:

№ на схеме:51

Наименование:Engine heater

Каталожный номер:60332430

Комплект:1

Примечание:

№ на схеме:52

Наименование:O-ring

Каталожный номер:60132392

Комплект:1

Примечание:

№ на схеме:53

Наименование:Flange screw

Каталожный номер:60203735

Комплект:2

Примечание:

№ на схеме:54

Наименование:O-ring

Каталожный номер:60263483

Комплект:1

Примечание:

№ на схеме:55

Наименование:Plug

Каталожный номер:60267672

Комплект:1

Примечание:

№ на схеме:56

Наименование:Sealing ring

Каталожный номер:60267673

Комплект:1

Примечание:

№ на схеме:57

Наименование:Connector

Каталожный номер:60344732

Комплект:1

Примечание:

№ на схеме:58

Наименование:Water pipe Lock card

Каталожный номер:60086174

Комплект:1

Примечание:
