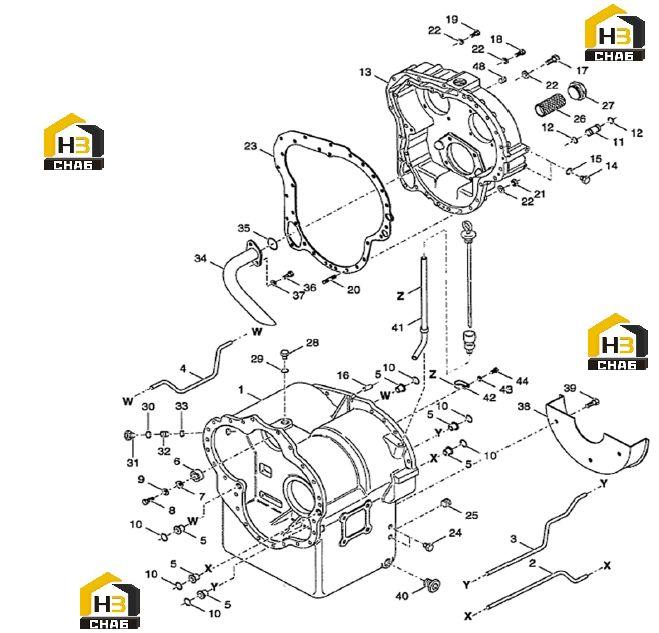

Крышка задняя кпп 60138967

← Корпус кпп 60138966 Вал турбины 60140031 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing

Каталожный номер:B229900002896

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipe, oil, 1stgearclutch

Каталожный номер:60099717

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipe, lubrication oil pipe, rear bearing, 1stgearshaft

Каталожный номер:60099722

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe, oil, 3rd gear

Каталожный номер:60099682

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bushing

Каталожный номер:60099727

Комплект:6

Примечание:

№ на схеме:6

Наименование:Bushing, lock

Каталожный номер:60099697

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:60099607

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:60099632

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer, Lock

Каталожный номер:60099698

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60099744

Комплект:6

Примечание:

№ на схеме:11

Наименование:Tube, transfer

Каталожный номер:60099779

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:60099747

Комплект:4

Примечание:

№ на схеме:13

Наименование:Cover, rear

Каталожный номер:60099634

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pin, Dowel

Каталожный номер:60099617

Комплект:2

Примечание:

№ на схеме:17

Наименование:Screw, fixing, rear cover

Каталожный номер:60099637

Комплект:16

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:60099636

Комплект:5

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:60099635

Комплект:3

Примечание:

№ на схеме:20

Наименование:Stud

Каталожный номер:60121041

Комплект:4

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:60099640

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer, Lock

Каталожный номер:60099700

Комплект:28

Примечание:

№ на схеме:23

Наименование:Gasket-rear cover to transmission case

Каталожный номер:60099638

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plug, Oil Level

Каталожный номер:60099781

Комплект:2

Примечание:

№ на схеме:25

Наименование:Plug, oil exhaust

Каталожный номер:60099669

Комплект:1

Примечание:

№ на схеме:26

Наименование:Assembly-screen and plug

Каталожный номер:60099660

Комплект:1

Примечание:

№ на схеме:27

Наименование:Plug, assembly, filter screen

Каталожный номер:60099661

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pin

Каталожный номер:60099571

Комплект:2

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:60099751

Комплект:2

Примечание:

№ на схеме:30

Наименование:O-ring

Каталожный номер:60099743

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:60099666

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bushing, speed sensor

Каталожный номер:60099695

Комплект:1

Примечание:

№ на схеме:33

Наименование:Shim

Каталожный номер:60099589

Комплект:1

Примечание:

№ на схеме:34

Наименование:Assembly, air intake pipe

Каталожный номер:60099777

Комплект:1

Примечание:

№ на схеме:35

Наименование:O-ring

Каталожный номер:60099745

Комплект:1

Примечание:

№ на схеме:38

Наименование:Baffle

Каталожный номер:60099597

Комплект:1

Примечание:

№ на схеме:39

Наименование:Screw, retainer plate

Каталожный номер:60099598

Комплект:3

Примечание:

№ на схеме:40

Наименование:Plug, dipstick hole

Каталожный номер:60099726

Комплект:1

Примечание:

№ на схеме:41

Наименование:Pipe, dipstick

Каталожный номер:60099501

Комплект:1

Примечание:

№ на схеме:42

Наименование:Clamp, dipstick

Каталожный номер:60099659

Комплект:1

Примечание:

№ на схеме:43

Наименование:Washer, Lock

Каталожный номер:60099699

Комплект:2

Примечание:

№ на схеме:44

Наименование:Screw

Каталожный номер:60099662

Комплект:2

Примечание:
