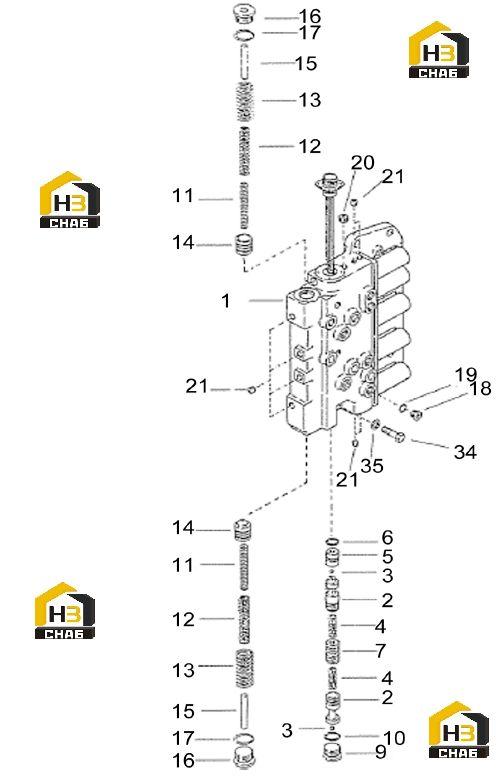

Клапан электронный регулирующий 60138722

← Корпус регулирующего клапана 60138733 Фильтр двухэлементный 60138891 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover, control valve

Каталожный номер:60099523

Комплект:1

Примечание:

№ на схеме:2

Наименование:Assembly, pressure regulating valve core

Каталожный номер:60099519

Комплект:2

Примечание:

№ на схеме:3

Наименование:Ball-end plate retaining

Каталожный номер:60099714

Комплект:2

Примечание:

№ на схеме:4

Наименование:Spring

Каталожный номер:60121020

Комплект:2

Примечание:

№ на схеме:5

Наименование:Stop-valve

Каталожный номер:60099520

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring, brake block, pressure regulating valve

Каталожный номер:60099761

Комплект:1

Примечание:

№ на схеме:7

Наименование:Stop-valve

Каталожный номер:60099521

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pin, cylindrical, pressure regulating valve

Каталожный номер:60099612

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plug, pipe

Каталожный номер:60099495

Комплект:2

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60099752

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring, inner, pressure accumulator

Каталожный номер:60099709

Комплект:1

Примечание:

№ на схеме:12

Наименование:spring-accumulator mid

Каталожный номер:60099711

Комплект:2

Примечание:

№ на схеме:13

Наименование:spring-accumulator outer

Каталожный номер:60099710

Комплект:2

Примечание:

№ на схеме:14

Наименование:Core, valve, pressure accumulator

Каталожный номер:60099529

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pin, stop, valve core, pressure accumulator

Каталожный номер:60099708

Комплект:2

Примечание:

№ на схеме:16

Наименование:Plug, pipe

Каталожный номер:60099496

Комплект:2

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:60099764

Комплект:2

Примечание:

№ на схеме:18

Наименование:Plug

Каталожный номер:60099780

Комплект:8

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:60099750

Комплект:8

Примечание:

№ на схеме:20

Наименование:Plug, pipe

Каталожный номер:60099494

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plug

Каталожный номер:60099506

Комплект:10

Примечание:
