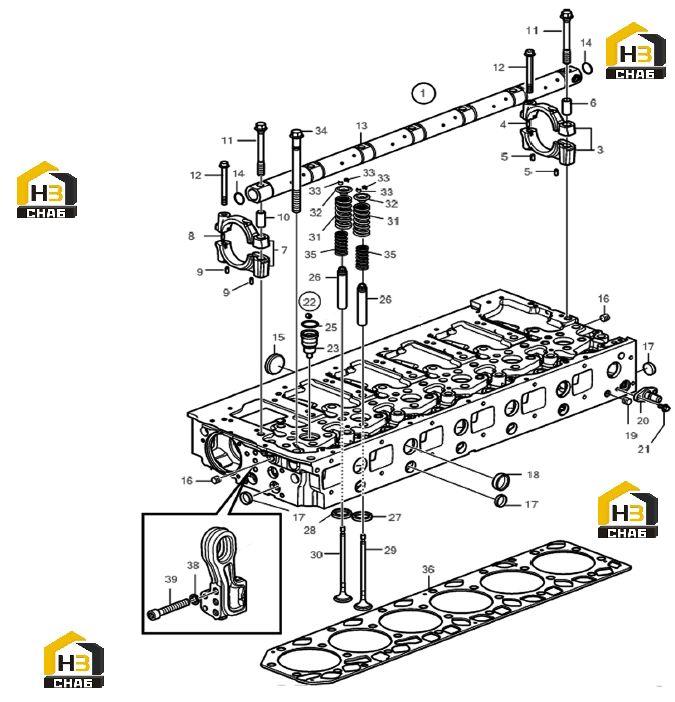

Головка блока цилиндров 60349715

← Двигатель 60265416 Крышка клапанная 60349716 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder head

Каталожный номер:60267953

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing housing

Каталожный номер:60267954

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pin

Каталожный номер:60132031

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bearing housing

Каталожный номер:60132308

Комплект:6

Примечание:

№ на схеме:9

Наименование:Pin

Каталожный номер:60132034

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:60267955

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange screw

Каталожный номер:60131051

Комплект:7

Примечание:

№ на схеме:12

Наименование:Flange screw

Каталожный номер:60131078

Комплект:7

Примечание:

№ на схеме:13

Наименование:Rocker arm shaft

Каталожный номер:60267956

Комплект:1

Примечание:

№ на схеме:14

Наименование:Expansion plug

Каталожный номер:60130996

Комплект:2

Примечание:

№ на схеме:15

Наименование:Expansion plug

Каталожный номер:60267957

Комплект:5

Примечание:

№ на схеме:16

Наименование:Plug

Каталожный номер:60130998

Комплект:2

Примечание:

№ на схеме:17

Наименование:Expansion plug

Каталожный номер:60129832

Комплект:12

Примечание:

№ на схеме:18

Наименование:Expansion plug

Каталожный номер:60131004

Комплект:6

Примечание:

№ на схеме:19

Наименование:Plug

Каталожный номер:60092774

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:60267958

Комплект:1

Примечание:

№ на схеме:21

Наименование:Flange screw

Каталожный номер:60203734

Комплект:2

Примечание:

№ на схеме:22

Наименование:Injectorsleeve

Каталожный номер:60267959

Комплект:6

Примечание:

№ на схеме:23

Наименование:Sleeve

Каталожный номер:60267960

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:60096071

Комплект:1

Примечание:

№ на схеме:26

Наименование:Valve guide

Каталожный номер:60267961

Комплект:24

Примечание:

№ на схеме:27

Наименование:Valve seat, exhaust

Каталожный номер:60267962

Комплект:12

Примечание:

№ на схеме:28

Наименование:Valve seat, intake

Каталожный номер:60267963

Комплект:12

Примечание:

№ на схеме:29

Наименование:Exhaust valve

Каталожный номер:60267964

Комплект:1

Примечание:

№ на схеме:30

Наименование:Inlet valve

Каталожный номер:60267965

Комплект:1

Примечание:

№ на схеме:31

Наименование:Valve spring

Каталожный номер:60203726

Комплект:24

Примечание:

№ на схеме:32

Наименование:Valve spring washer

Каталожный номер:60131019

Комплект:24

Примечание:

№ на схеме:33

Наименование:Seat

Каталожный номер:60095866

Комплект:48

Примечание:

№ на схеме:34

Наименование:Flange screw

Каталожный номер:60203727

Комплект:26

Примечание:

№ на схеме:35

Наименование:Exhaust valve spring

Каталожный номер:B210619000004

Комплект:12

Примечание:

№ на схеме:36

Наименование:Washer

Каталожный номер:60095857

Комплект:1

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:60267966

Комплект:3

Примечание:

№ на схеме:39

Наименование:Socket screw

Каталожный номер:60267967

Комплект:3

Примечание:
