Двигатель и кпп (часть 1) 13571912

← Система двигателя 13572974 Двигатель и кпп (часть 2) 13571912 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

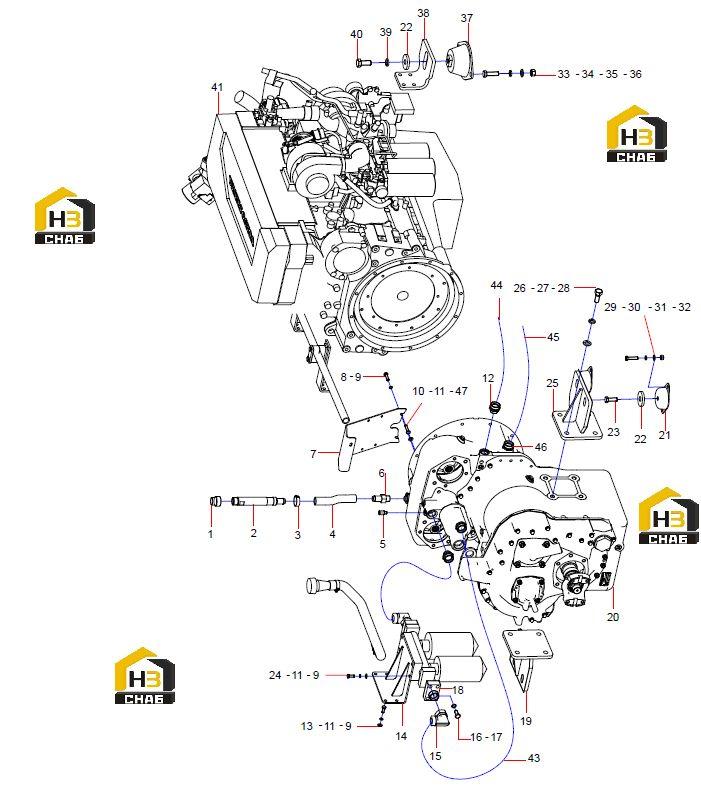

№ на схеме:1

Наименование:Oil refiller cap

Каталожный номер:14042553

Комплект:1

Примечание:

№ на схеме:2

Наименование:Filleropening

Каталожный номер:14142794

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hoop

Каталожный номер:A229900002838

Комплект:6

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:14231497

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pressure sensor joint

Каталожный номер:A820205001862

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nipple

Каталожный номер:10514234

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bracket

Каталожный номер:14231777

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A229900005830

Комплект:8

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210401000001

Комплект:24

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000120

Комплект:12

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:12

Наименование:Connector, pipe

Каталожный номер:B210780000671

Комплект:4

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:A210204000161

Комплект:4

Примечание:

№ на схеме:14

Наименование:Oil filter bracket

Каталожный номер:A810102060047

Комплект:1

Примечание:

№ на схеме:15

Наименование:Split Flange

Каталожный номер:B210780000249

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A229900009500

Комплект:8

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000215

Комплект:2

Примечание:

№ на схеме:18

Наименование:Oil tube support

Каталожный номер:14231553

Комплект:1

Примечание:

№ на схеме:19

Наименование:Right support of engine

Каталожный номер:13029336

Комплект:1

Примечание:

№ на схеме:20

Наименование:Transmission

Каталожный номер:60308536

Комплект:1

Примечание:

№ на схеме:21

Наименование:Absorber, shock

Каталожный номер:A820606030987

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A820102010510

Комплект:4

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000106

Комплект:4

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A829900001449

Комплект:4

Примечание:

№ на схеме:25

Наименование:Left support of gear-box

Каталожный номер:13029333

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:A829900001453

Комплект:8

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:A210401000006

Комплект:8

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:A210405000008

Комплект:8

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:A210110000009

Комплект:8

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:32

Наименование:Nut

Каталожный номер:A210307000001

Комплект:8

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:A210110000058

Комплект:4

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:A210401000005

Комплект:6

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:A229900001360

Комплект:4

Примечание:

№ на схеме:36

Наименование:Nut

Каталожный номер:A210307000004

Комплект:4

Примечание:

№ на схеме:37

Наименование:Damper

Каталожный номер:60100352

Комплект:2

Примечание:

№ на схеме:38

Наименование:Right support ofengine

Каталожный номер:13571273

Комплект:1

Примечание:

№ на схеме:39

Наименование:Washer

Каталожный номер:A210401000007

Комплект:6

Примечание:

№ на схеме:40

Наименование:Bolt

Каталожный номер:A210111000224

Комплект:2

Примечание:

№ на схеме:41

Наименование:Engine

Каталожный номер:60265416

Комплект:1

Примечание:

№ на схеме:43

Наименование:Hose, rubber

Каталожный номер:151009060033A

Комплект:1

Примечание:

№ на схеме:44

Наименование:Hose, rubber

Каталожный номер:61008171

Комплект:1

Примечание:

№ на схеме:45

Наименование:Rubberhose

Каталожный номер:60104241

Комплект:1

Примечание:

№ на схеме:46

Наименование:Washer

Каталожный номер:A210434000015

Комплект:2

Примечание:

№ на схеме:47

Наименование:Washer

Каталожный номер:A210404000003

Комплект:2

Примечание:
