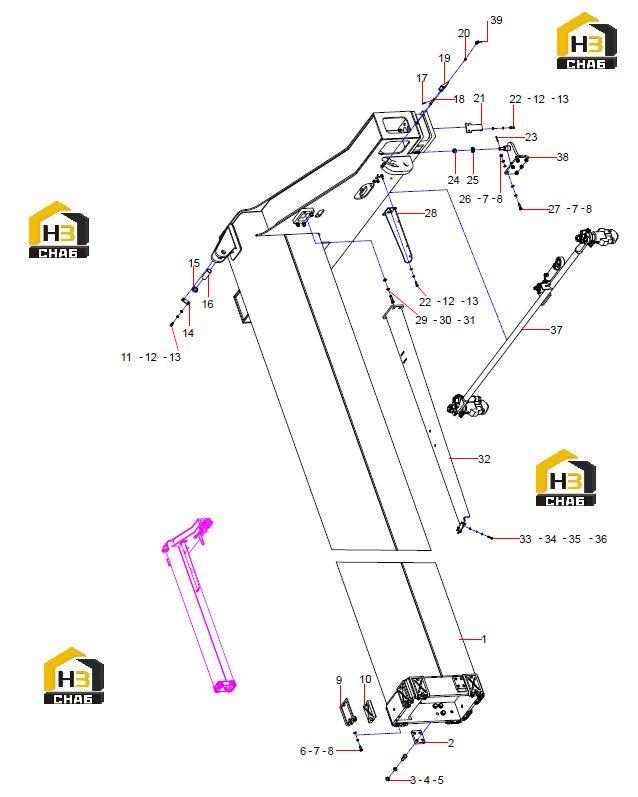

Балка левая телескопическая 12608221

← Ремкомплект цилиндра выдвижения (часть 2) 10207101 Механизм поворотный блокировки (часть 2) 13559316 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left telescopic beam combination

Каталожный номер:12604810

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plate, retaining

Каталожный номер:13191928

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000053

Комплект:8

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000004

Комплект:8

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:16

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210401000001

Комплект:28

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210405000011

Комплект:28

Примечание:

№ на схеме:9

Наименование:Plate, sliding block,1

Каталожный номер:A820101328209

Комплект:8

Примечание:

№ на схеме:10

Наименование:Block, sliding

Каталожный номер:12058087

Комплект:8

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000017

Комплект:10

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210405000007

Комплект:10

Примечание:

№ на схеме:14

Наименование:Plate, lock

Каталожный номер:11478611

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, retaining

Каталожный номер:11482652

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pin, cylinder, twistlock

Каталожный номер:11172032

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pin

Каталожный номер:A210491000014

Комплект:2

Примечание:

№ на схеме:18

Наименование:Shaft

Каталожный номер:10759532

Комплект:2

Примечание:

№ на схеме:19

Наименование:Plate

Каталожный номер:10759366

Комплект:2

Примечание:

№ на схеме:20

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:21

Наименование:Support, sensor

Каталожный номер:12608220

Комплект:2

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:A210204000147

Комплект:8

Примечание:

№ на схеме:23

Наименование:Pin

Каталожный номер:A210501000025

Комплект:1

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:A210319000012

Комплект:1

Примечание:

№ на схеме:25

Наименование:Retainer ring II

Каталожный номер:12612646

Комплект:1

Примечание:

№ на схеме:26

Наименование:Nut

Каталожный номер:A210307000017

Комплект:6

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A210111000025

Комплект:6

Примечание:

№ на схеме:28

Наименование:Support, left

Каталожный номер:12783485

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:A210204000021

Комплект:4

Примечание:

№ на схеме:32

Наименование:Groove, wire-towing

Каталожный номер:11479449

Комплект:1

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:A210401000016

Комплект:4

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:35

Наименование:Nut

Каталожный номер:A210319000003

Комплект:4

Примечание:

№ на схеме:36

Наименование:Screw

Каталожный номер:A210204000132

Комплект:4

Примечание:

№ на схеме:37

Наименование:Twist lock mechanism

Каталожный номер:13559316

Комплект:1

Примечание:

№ на схеме:38

Наименование:Twist-lock oil cylinder seat

Каталожный номер:13559331

Комплект:1

Примечание:

№ на схеме:39

Наименование:Spring, torsion

Каталожный номер:10762009

Комплект:2

Примечание:
