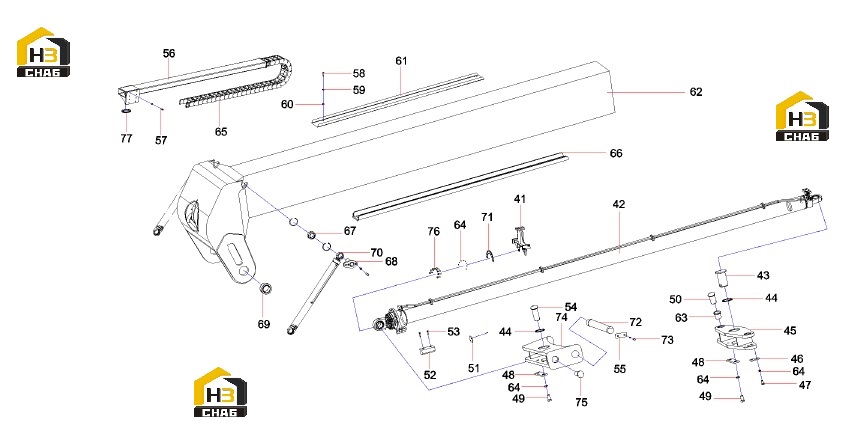

Узел стрелы 10419481 (часть 2)

← Узел стрелы 10419481 (часть 1) Цилиндр подъемный 10201648 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:41

Наименование:Telescopic cylinder sliding bracket

Каталожный номер:10419425

Комплект:1

Примечание:

№ на схеме:42

Наименование:Telescopic cylinder assembly

Каталожный номер:10322597

Комплект:1

Примечание:

№ на схеме:43

Наименование:Telescopic cylinder shaft

Каталожный номер:A820301020692

Комплект:1

Примечание:

№ на схеме:44

Наименование:Telescopic cylinder adjustment gasket

Каталожный номер:A820102010496

Комплект:4

Примечание:

№ на схеме:45

Наименование:Telescopic cylinder connecting frame

Каталожный номер:A810312100021

Комплект:1

Примечание:

№ на схеме:46

Наименование:Shaft end baffle

Каталожный номер:A820101312408

Комплект:2

Примечание:

№ на схеме:47

Наименование:Bolt M12x30GB5783-00

Каталожный номер:A210111000038

Комплект:6

Примечание:

№ на схеме:48

Наименование:Shaft end baffle

Каталожный номер:A820101312407

Комплект:2

Примечание:

№ на схеме:49

Наименование:Bolt M20x40GB5783

Каталожный номер:A210111000107

Комплект:4

Примечание:

№ на схеме:50

Наименование:Connecting shaft

Каталожный номер:A820301020670

Комплект:2

Примечание:

№ на схеме:51

Наименование:Sliding block baffle

Каталожный номер:10419476

Комплект:4

Примечание:

№ на схеме:52

Наименование:Cylinder sliding block assembly

Каталожный номер:10419340

Комплект:2

Примечание:

№ на схеме:53

Наименование:bolt

Каталожный номер:24002346

Комплект:4

Примечание:

№ на схеме:54

Наименование:Telescopic cylinder shaft (2) RSC45lll.10-39

Каталожный номер:11865288

Комплект:1

Примечание:

№ на схеме:55

Наименование:Coupling shaft pressure plate RSC45111.10-38

Каталожный номер:11447999

Комплект:2

Примечание:

№ на схеме:56

Наименование:Hose trough bracket

Каталожный номер:A810410990265

Комплект:1

Примечание:

№ на схеме:57

Наименование:screw

Каталожный номер:A210204000165

Комплект:8

Примечание:

№ на схеме:58

Наименование:bolt

Каталожный номер:A210111000089

Комплект:36

Примечание:

№ на схеме:59

Наименование:washer

Каталожный номер:A210401000017

Комплект:36

Примечание:

№ на схеме:60

Наименование:nut

Каталожный номер:A210307000012

Комплект:36

Примечание:

№ на схеме:61

Наименование:Drag chain slot

Каталожный номер:A820101312460

Комплект:1

Примечание:

№ на схеме:62

Наименование:Boom telescopic section RSC45111.10.4 A

Каталожный номер:11448585

Комплект:1

Примечание:

№ на схеме:63

Наименование:Eccentric sleeve

Каталожный номер:11044952

Комплект:2

Примечание:

№ на схеме:64

Наименование:Washer 20GB93-87

Каталожный номер:A210401000006

Комплект:12

Примечание:

№ на схеме:65

Наименование:Drag chain with connector 4000.15.2.1

Каталожный номер:B229900003376

Комплект:1

Примечание:

№ на схеме:66

Наименование:Hose trough

Каталожный номер:A819700002194

Комплект:1

Примечание:

№ на схеме:67

Наименование:Joint bearing GEG40ET-2RSGB9163

Каталожный номер:A210612000006

Комплект:2

Примечание:

№ на схеме:68

Наименование:Pin shaft

Каталожный номер:A810312110031

Комплект:2

Примечание:

№ на схеме:69

Наименование:Sliding bearing

Каталожный номер:10859964

Комплект:2

Примечание:

№ на схеме:70

Наименование:Damping cylinder

Каталожный номер:A810201064531

Комплект:2

Примечание:

№ на схеме:71

Наименование:Pressure plate

Каталожный номер:10419475

Комплект:1

Примечание:

№ на схеме:72

Наименование:Coupling shaft

Каталожный номер:11447998

Комплект:1

Примечание:

№ на схеме:73

Наименование:Screw M16x30GB70.1

Каталожный номер:A210204000158

Комплект:10

Примечание:

№ на схеме:74

Наименование:Telescopic cylinder front support

Каталожный номер:11446526

Комплект:1

Примечание:

№ на схеме:75

Наименование:Trimming pin

Каталожный номер:11447997

Комплект:2

Примечание:

№ на схеме:76

Наименование:Bolt M24x110GB5782

Каталожный номер:A210111000234

Комплект:8

Примечание:

№ на схеме:77

Наименование:Rubber sheath

Каталожный номер:11804806

Комплект:1

Примечание:
