Узел охлаждающего устройства 10397015

Узел охлаждающего устройства 10397015

← Клапан тормозной с комплектующими b220401000265 (часть 2) Радиатор в разборе y920x620x400-50q/sy015028 b229900001004 →

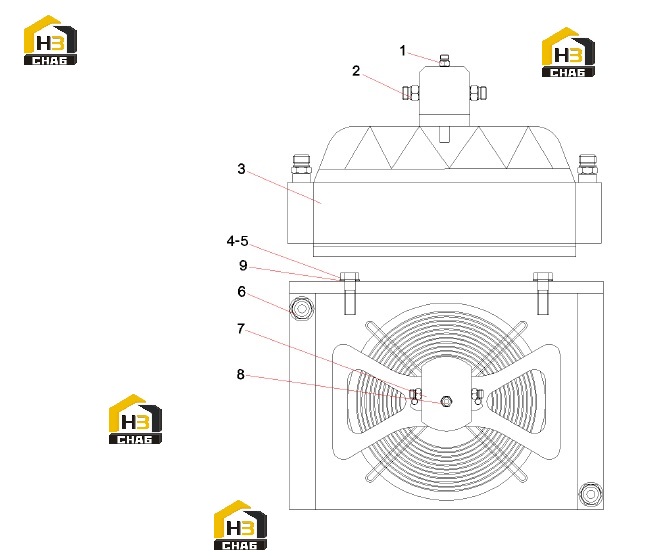

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe joint
Каталожный номер:B210780000036
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipe joint
Каталожный номер:B210780000131
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Radiator Y920x620x400-500/SY015028
Каталожный номер:B229900001004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:bolt
Каталожный номер:A210111000012
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer 10GB93-87
Каталожный номер:A210401000001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pipe joint
Каталожный номер:B210780001181
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Gear motor
Каталожный номер:B220501000269
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:bolt
Каталожный номер:A210111000092
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer 10GB97.1-02
Каталожный номер:A210405000011
Комплект:8
Примечание:
