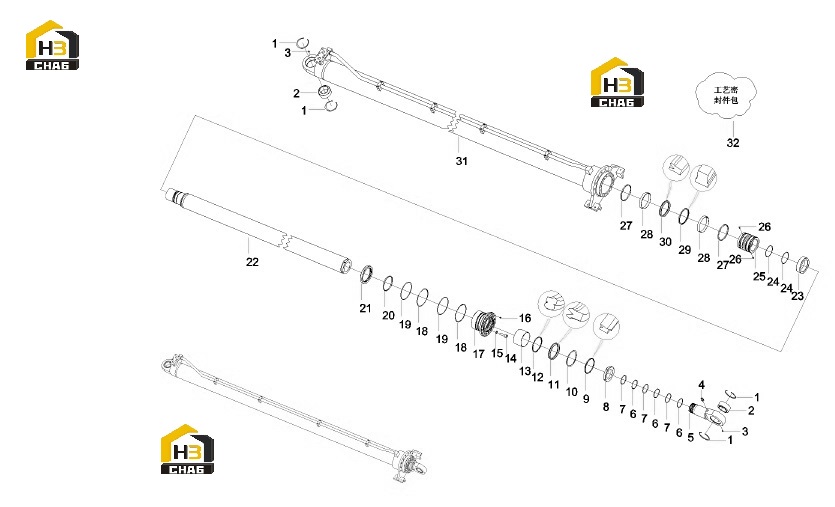

Цилиндр в разборе 10424848

← Цилиндр в сборе 10322597 Блок скольжения цилиндра в сборе 10419340 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Retaining ring 130GB893.1

Каталожный номер:A210416000035

Комплект:4

Примечание:

№ на схеме:2

Наименование:Joint bearing GB9163

Каталожный номер:A221500000141

Комплект:2

Примечание:

№ на схеме:3

Наименование:Oil cup M10x1JB7940.1

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pressure measuring joint

Каталожный номер:B210770000084

Комплект:1

Примечание:

№ на схеме:5

Наименование:Earrings

Каталожный номер:10424843

Комплект:1

Примечание:

№ на схеме:6

Наименование:Retaining ring

Каталожный номер:10424845

Комплект:3

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:A880802010064

Комплект:3

Примечание:

№ на схеме:8

Наименование:Lock nut

Каталожный номер:10424844

Комплект:1

Примечание:

№ на схеме:9

Наименование:Dust ring 160x173x8x9.5

Каталожный номер:B230101000428

Комплект:1

Примечание:

№ на схеме:10

Наименование:Retaining ring

Каталожный номер:10444175

Комплект:1

Примечание:

№ на схеме:11

Наименование:SIL sealing ring 160x185x20

Каталожный номер:A880806030001

Комплект:1

Примечание:

№ на схеме:12

Наименование:GS sealing ring 160x175.1 x6.3

Каталожный номер:A880806030016

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil-free bearings

Каталожный номер:11567379

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw M20x65GB70.1

Каталожный номер:A210204000061

Комплект:16

Примечание:

№ на схеме:15

Наименование:Washer 20GB93-87

Каталожный номер:A210401000006

Комплект:16

Примечание:

№ на схеме:16

Наименование:Screw M12x30GB70.1

Каталожный номер:A210204000021

Комплект:4

Примечание:

№ на схеме:17

Наименование:Guide sleeve

Каталожный номер:10424842

Комплект:1

Примечание:

№ на схеме:18

Наименование:Retaining ring

Каталожный номер:10250757

Комплект:2

Примечание:

№ на схеме:19

Наименование:O-ring 190x5.3GB3452.1

Каталожный номер:A210609000260

Комплект:2

Примечание:

№ на схеме:20

Наименование:Antifouling ring

Каталожный номер:B230101001561

Комплект:1

Примечание:

№ на схеме:21

Наименование:Retaining ring

Каталожный номер:11567377

Комплект:1

Примечание:

№ на схеме:22

Наименование:Piston rod assembly

Каталожный номер:10424868

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spacer

Каталожный номер:11508711

Комплект:1

Примечание:

№ на схеме:24

Наименование:Square circle

Каталожный номер:A210609000009

Комплект:2

Примечание:

№ на схеме:25

Наименование:piston

Каталожный номер:11508712

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw M10x25GB79

Каталожный номер:A210208000022

Комплект:2

Примечание:

№ на схеме:27

Наименование:Guide ring GP7501800C380-175x180x25

Каталожный номер:B230101000904

Комплект:2

Примечание:

№ на схеме:28

Наименование:Guide ring

Каталожный номер:B230101001571

Комплект:2

Примечание:

№ на схеме:29

Наименование:OK type sealing ring 159x180x8

Каталожный номер:B230101000034

Комплект:1

Примечание:

№ на схеме:30

Наименование:Sealing ring MPS-UNP-150x180x18.0

Каталожный номер:B230101002108

Комплект:1

Примечание:

№ на схеме:31

Наименование:Cylinder assembly

Каталожный номер:10424858

Комплект:1

Примечание:

№ на схеме:32

Наименование:ZM4B Eval art seal package

Каталожный номер:10434742

Комплект:1

Примечание:
