Цилиндр 12432949

← Цилиндр замка поворотный 11330566 Табличка заводская a810508000146 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

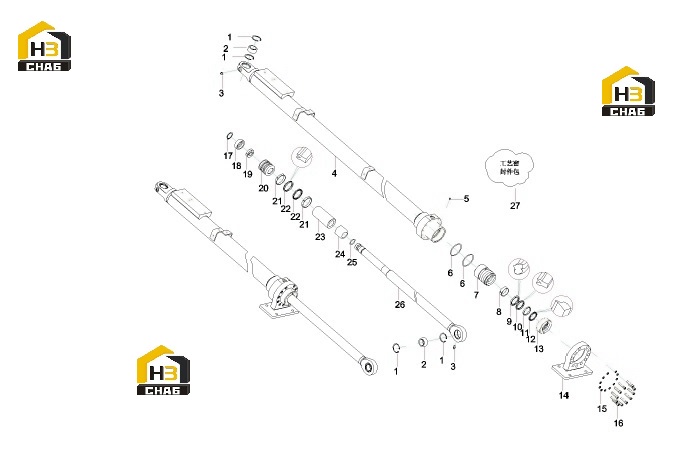

№ на схеме:1

Наименование:Retaining ring 47GB893.1

Каталожный номер:A210416000039

Комплект:4

Примечание:

№ на схеме:2

Наименование:Joint bearing GE30ES-2RSGB9163

Каталожный номер:A221500000035

Комплект:2

Примечание:

№ на схеме:3

Наименование:Oil cup M10x1JB7940.1

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:4

Наименование:Cylinder assembly

Каталожный номер:12432929

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw GB79

Каталожный номер:A210208000024

Комплект:1

Примечание:

№ на схеме:6

Наименование:Square circle 69x3.55

Каталожный номер:A210609000134

Комплект:2

Примечание:

№ на схеме:7

Наименование:Guide sleeve

Каталожный номер:10208417

Комплект:1

Примечание:

№ на схеме:8

Наименование:UP guide ring 45x50x15 KT200

Каталожный номер:B230101001969

Комплект:1

Примечание:

№ на схеме:9

Наименование:GS sealing ring 45x60.1 x6.3

Каталожный номер:B230101001967

Комплект:1

Примечание:

№ на схеме:10

Наименование:B3 sealing ring 45x55x7.3

Каталожный номер:60185273

Комплект:1

Примечание:

№ на схеме:11

Наименование:UP guide ring 45x50x6.3 KT200

Каталожный номер:B230101001323

Комплект:1

Примечание:

№ на схеме:12

Наименование:Dust ring A14030P5008

Каталожный номер:B230101000065

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gland

Каталожный номер:10208416

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cylinder seat

Каталожный номер:12703382

Комплект:1

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:A210401000017

Комплект:11

Примечание:

№ на схеме:16

Наименование:Screw M8x40GB70.1

Каталожный номер:A210204000148

Комплект:11

Примечание:

№ на схеме:17

Наименование:Retaining ring 35GB894.1

Каталожный номер:A210414000028

Комплект:1

Примечание:

№ на схеме:18

Наименование:Card keycap

Каталожный номер:10208422

Комплект:1

Примечание:

№ на схеме:19

Наименование:Card key

Каталожный номер:10208423

Комплект:1

Примечание:

№ на схеме:20

Наименование:piston

Каталожный номер:11120959

Комплект:1

Примечание:

№ на схеме:21

Наименование:UP guide ring 58x63x9.7 KT200

Каталожный номер:A880803040003

Комплект:2

Примечание:

№ на схеме:22

Наименование:B7 sealing ring 63x53x7.3

Каталожный номер:B230101000955

Комплект:2

Примечание:

№ на схеме:23

Наименование:Spacer

Каталожный номер:10208419

Комплект:1

Примечание:

№ на схеме:24

Наименование:Buffer sleeve

Каталожный номер:10208418

Комплект:1

Примечание:

№ на схеме:25

Наименование:Square ring 28 x3.55GB3452.1

Каталожный номер:A210609000044

Комплект:1

Примечание:

№ на схеме:26

Наименование:Piston rod assembly

Каталожный номер:10208437

Комплект:1

Примечание:

№ на схеме:27

Наименование:DJ458C Eval Art seal package

Каталожный номер:12493302

Комплект:1

Примечание:
