Трубопровод каркасный с комплектующими 12602652 (часть 3)

Трубопровод каркасный с комплектующими 12602652 (часть 3)

← Трубопровод каркасный с комплектующими 12602652 (часть 2) Клапан главный 10409053 →

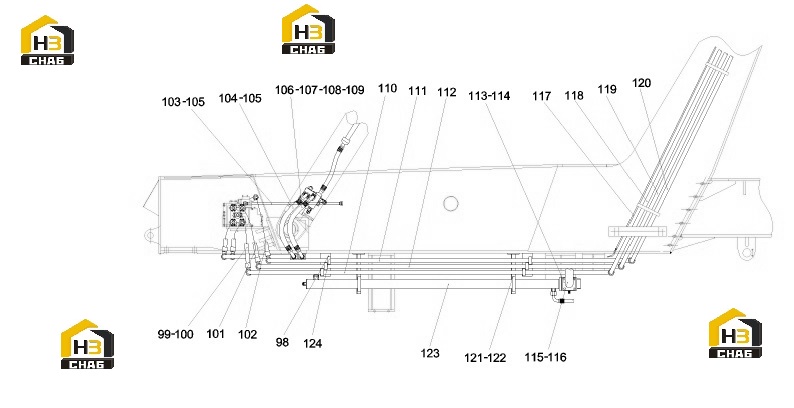

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:98
Наименование:Telescopic steel pipe bracket
Каталожный номер:10422781
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:99
Наименование:Hose Q/SY1102
Каталожный номер:B230103008475
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:100
Наименование:Square circle
Каталожный номер:B230101000215
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:101
Наименование:Hose Q/SY1102
Каталожный номер:B230103001196
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:102
Наименование:Hose/SY1102
Каталожный номер:60044442
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:103
Наименование:Steel pipe
Каталожный номер:A810201068167
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:104
Наименование:Hose Q/SY1102
Каталожный номер:B230103004971
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:105
Наименование:Pipe joint
Каталожный номер:B210780001241
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:106
Наименование:Hose Q/SY1102
Каталожный номер:B230103007449
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:107
Наименование:Square circle
Каталожный номер:B230101000215
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:108
Наименование:Folio flange FHS34A3CX
Каталожный номер:B210780000244
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:109
Наименование:screw
Каталожный номер:A210204000354
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:110
Наименование:Steel pipe
Каталожный номер:A810312019050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:111
Наименование:Steel pipe
Каталожный номер:A810312019048
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:112
Наименование:Steel pipe
Каталожный номер:A810312019049
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:113
Наименование:Back pressure valve set
Каталожный номер:A810299000203
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:114
Наименование:Square circle
Каталожный номер:A210609000088
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:115
Наименование:screw
Каталожный номер:A210204000338
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:116
Наименование:Pipe clamp body SP888.9-PP DP-AS
Каталожный номер:60165345
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:117
Наименование:Steel pipe X
Каталожный номер:A810399000564
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:118
Наименование:Steel pipe IX
Каталожный номер:A810399000563
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:119
Наименование:Steel pipe VIII
Каталожный номер:A810399000562
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:120
Наименование:Steel pipe VII
Каталожный номер:A810399000561
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:121
Наименование:Oil return steel pipe support plate
Каталожный номер:12872331
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:122
Наименование:Pipe clamp welding plate
Каталожный номер:12872368
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:123
Наименование:Pipe clamp body SP538-PPH DP-AS
Каталожный номер:60165343
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:124
Наименование:Oil return steel pipe
Каталожный номер:A810399000565
Комплект:1
Примечание:
