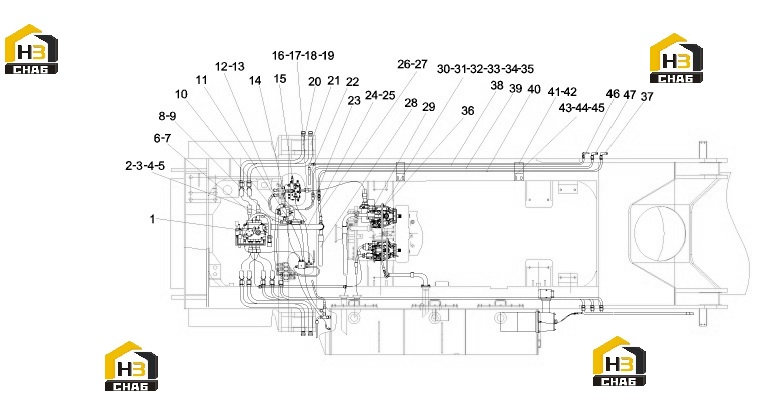

Трубопровод каркасный с комплектующими 12602652 (часть 1)

← Система гидравлическая 12602674 Трубопровод каркасный с комплектующими 12602652 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Installation diagram of the main valve

Каталожный номер:10409053

Комплект:1

Примечание:

№ на схеме:2

Наименование:Check valve

Каталожный номер:A220401000298

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipe joint

Каталожный номер:B210780000053

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pipe joint

Каталожный номер:B210780000022

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pipe joint

Каталожный номер:21002990

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose Q/SY1102

Каталожный номер:B230103008473

Комплект:2

Примечание:

№ на схеме:7

Наименование:Square circle

Каталожный номер:B230101000215

Комплект:12

Примечание:

№ на схеме:8

Наименование:Hose 20Q/SY1102

Каталожный номер:21030917

Комплект:1

Примечание:

№ на схеме:9

Наименование:Square ring 37.69x3.53AS568-222

Каталожный номер:B230101000091

Комплект:6

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:B230103007393

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spreader multi-body

Каталожный номер:A819700001390

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose 4SH25-DK0S-DK0S90-600Q/SY1102 Aeroqu

Каталожный номер:60156200

Комплект:2

Примечание:

№ на схеме:13

Наименование:Pipe joint

Каталожный номер:B210780001241

Комплект:7

Примечание:

№ на схеме:14

Наименование:Hose 4SH25-DK0S-DK0S90-600Q/SY1102 Aeroqu

Каталожный номер:60156200

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose Q/SY1102

Каталожный номер:B230103004949

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose Q/SY1102

Каталожный номер:B230103008169

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring 37.69x3.53AS568-222

Каталожный номер:B230101000091

Комплект:4

Примечание:

№ на схеме:18

Наименование:Folio flange

Каталожный номер:B210780000006

Комплект:6

Примечание:

№ на схеме:19

Наименование:screw

Каталожный номер:A210204000227

Комплект:14

Примечание:

№ на схеме:20

Наименование:Steel pipe 1

Каталожный номер:A810312019037

Комплект:2

Примечание:

№ на схеме:21

Наименование:Steel pipe II

Каталожный номер:A810312990138

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hose Q/SY1102

Каталожный номер:B230103004055

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose Q/SY1102

Каталожный номер:B230103000960

Комплект:1

Примечание:

№ на схеме:24

Наименование:Main valve return pipe

Каталожный номер:A810399000718

Комплект:1

Примечание:

№ на схеме:25

Наименование:screw

Каталожный номер:A210204000338

Комплект:16

Примечание:

№ на схеме:26

Наименование:Hose Q/SY1102

Каталожный номер:B230103000166

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pipe joint

Каталожный номер:21051021

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose Q/SY1102

Каталожный номер:B230103005971

Комплект:1

Примечание:

№ на схеме:29

Наименование:Short board

Каталожный номер:12068796

Комплект:1

Примечание:

№ на схеме:30

Наименование:Double pump set P2105R+PGP511A0210

Каталожный номер:B220301000240

Комплект:1

Примечание:

№ на схеме:31

Наименование:Pressure measuring joint

Каталожный номер:B210780001749

Комплект:2

Примечание:

№ на схеме:32

Наименование:Bolt 10.9 grade galvanized

Каталожный номер:A229900005971

Комплект:8

Примечание:

№ на схеме:33

Наименование:Oil-absorbing flange

Каталожный номер:12325933

Комплект:1

Примечание:

№ на схеме:34

Наименование:screw

Каталожный номер:A210204000226

Комплект:6

Примечание:

№ на схеме:35

Наименование:Square ring 67 x3.55GB3452.1

Каталожный номер:A210609000165

Комплект:2

Примечание:

№ на схеме:36

Наименование:Pipe joint GEO22LM27x2OMDA3C

Каталожный номер:24001381

Комплект:2

Примечание:

№ на схеме:37

Наименование:Steel pipe VI

Каталожный номер:A810399000560

Комплект:1

Примечание:

№ на схеме:38

Наименование:Steel pipe

Каталожный номер:A810399000720

Комплект:1

Примечание:

№ на схеме:39

Наименование:Steel pipe III

Каталожный номер:A810399000557

Комплект:1

Примечание:

№ на схеме:40

Наименование:Steel pipe

Каталожный номер:A810399000721

Комплект:1

Примечание:

№ на схеме:41

Наименование:Pipe clamp body SP325/25-PP DP-AS

Каталожный номер:60165336

Комплект:2

Примечание:

№ на схеме:42

Наименование:Pipe clamp body SP218-PP DP-AS

Каталожный номер:60165334

Комплект:3

Примечание:

№ на схеме:43

Наименование:Spreader steel pipe bracket

Каталожный номер:10410182

Комплект:2

Примечание:

№ на схеме:44

Наименование:Screw M16x20GB79

Каталожный номер:A210208000002

Комплект:8

Примечание:

№ на схеме:45

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:8

Примечание:

№ на схеме:46

Наименование:Steel pipe IV

Каталожный номер:A810399000558

Комплект:1

Примечание:

№ на схеме:47

Наименование:Steel pipe V

Каталожный номер:A810399000559

Комплект:1

Примечание:
