Схема каркасного хомута для труб 12364911 (часть 3)

← Схема каркасного хомута для труб 12364911 (часть 2) Схема расположения хомута для труб стрелы 12591425 →

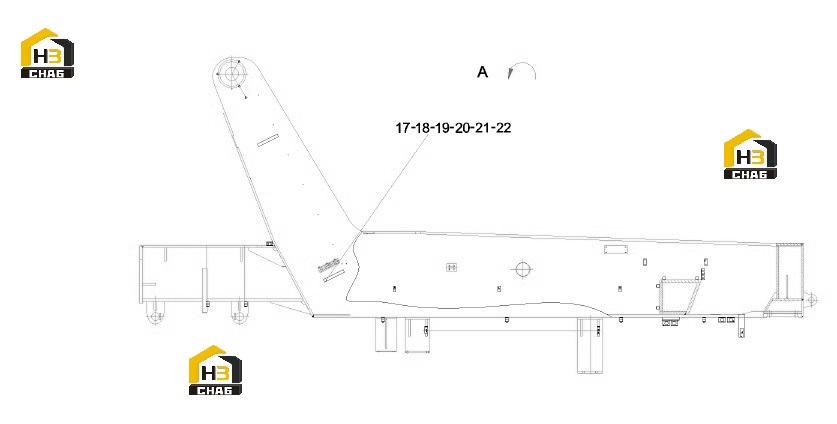

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:17

Наименование:Pipe clamp cover

Каталожный номер:A820101350321

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M10x50GB5783-00

Каталожный номер:A210111000029

Комплект:6

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:A210421000003

Комплект:6

Примечание:

№ на схеме:20

Наименование:Spreader combination pipe clamp body

Каталожный номер:12768531

Комплект:2

Примечание:

№ на схеме:21

Наименование:Spreader combination pipe clamp body

Каталожный номер:12768533

Комплект:2

Примечание:

№ на схеме:22

Наименование:bolt

Каталожный номер:A210111000071

Комплект:4

Примечание:
