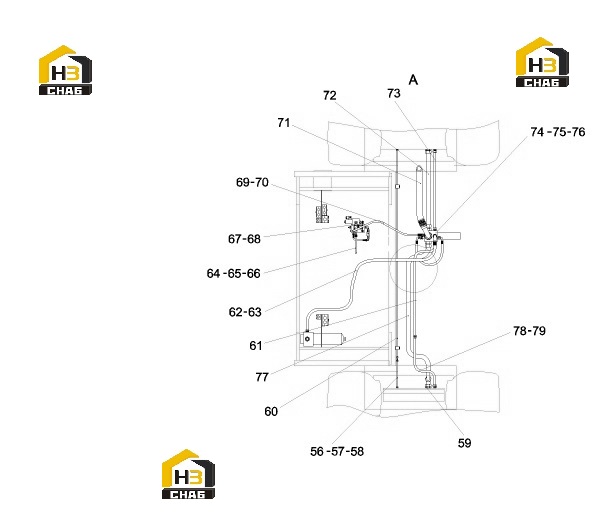

Система тормозная с комплектующими 10397319 (часть 2)

← Система тормозная с комплектующими 10397319 (часть 1) Система тормозная с комплектующими 10397319 (часть3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:56

Наименование:Steel pipe

Каталожный номер:A810399000553

Комплект:1

Примечание:

№ на схеме:57

Наименование:Pipe joint

Каталожный номер:B210780000036

Комплект:2

Примечание:

№ на схеме:58

Наименование:Pipe joint

Каталожный номер:B210780000015

Комплект:2

Примечание:

№ на схеме:59

Наименование:Pipe joint

Каталожный номер:B210780000054

Комплект:2

Примечание:

№ на схеме:60

Наименование:Steel pipe

Каталожный номер:A810312990132

Комплект:1

Примечание:

№ на схеме:61

Наименование:Steel pipe

Каталожный номер:A810299000245

Комплект:1

Примечание:

№ на схеме:62

Наименование:Hose Q/SY1102

Каталожный номер:B230103002716

Комплект:1

Примечание:

№ на схеме:63

Наименование:Pipe joint

Каталожный номер:B210780001310

Комплект:5

Примечание:

№ на схеме:64

Наименование:Hose 2SN8-DKOL-DKOL90-1300

Каталожный номер:B230103000466

Комплект:1

Примечание:

№ на схеме:65

Наименование:Pipe joint

Каталожный номер:B210780000636

Комплект:2

Примечание:

№ на схеме:66

Наименование:Pipe joint

Каталожный номер:B210780001048

Комплект:1

Примечание:

№ на схеме:67

Наименование:Brake control valve set

Каталожный номер:A810201062430

Комплект:1

Примечание:

№ на схеме:68

Наименование:bolt

Каталожный номер:A210111000089

Комплект:2

Примечание:

№ на схеме:69

Наименование:Hose Q/SY1102

Каталожный номер:B230103005873

Комплект:1

Примечание:

№ на схеме:70

Наименование:Pipe joint

Каталожный номер:B210780000024

Комплект:4

Примечание:

№ на схеме:71

Наименование:Hose Q/SY1102

Каталожный номер:B230103006977

Комплект:1

Примечание:

№ на схеме:72

Наименование:Hose 2SN32-DKOL-680(ST)Q/SY1102

Каталожный номер:B230103005281

Комплект:1

Примечание:

№ на схеме:73

Наименование:Hose

Каталожный номер:B230103008138

Комплект:1

Примечание:

№ на схеме:74

Наименование:-

Каталожный номер:10875728

Комплект:1

Примечание:

№ на схеме:75

Наименование:Mounting plate

Каталожный номер:A820101320053

Комплект:1

Примечание:

№ на схеме:76

Наименование:Screw M6x15GB80

Каталожный номер:A210209000005

Комплект:2

Примечание:

№ на схеме:77

Наименование:Hose 2SN32-DKOL-DKOL90-1650Q/SY1102

Каталожный номер:60171227

Комплект:1

Примечание:

№ на схеме:78

Наименование:Steel pipe

Каталожный номер:A810299000244

Комплект:1

Примечание:

№ на схеме:79

Наименование:Pipe joint GE22LM22x1.5EDOMA3C

Каталожный номер:B210780000712

Комплект:2

Примечание:
