Система топливная 24168 volvo 60203704

← Комплектующие масляного насоса 24159 volvo 60203703 Система топливная с комплектующими 2tad1340ve volvo 60203705 →

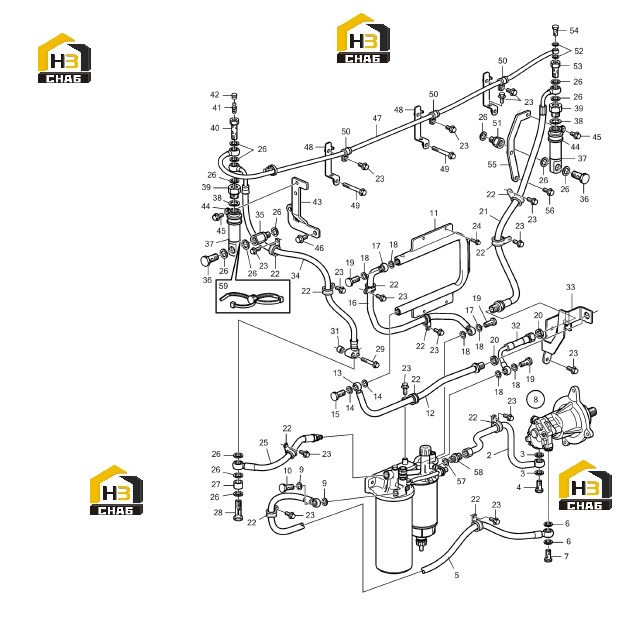

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Fuel pipe 20920419

Каталожный номер:60199168

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sealing ring 20852765

Каталожный номер:60199169

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hollow bolt 991046

Каталожный номер:60199170

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fuel pipe 3594679

Каталожный номер:60199171

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sealing ring 20852765

Каталожный номер:60199169

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hollow bolt 991046

Каталожный номер:60199170

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sealing ring 20852765

Каталожный номер:60199169

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hollow bolt 991048

Каталожный номер:60199172

Комплект:1

Примечание:

№ на схеме:11

Наименование:Radiator 20562394

Каталожный номер:60199173

Комплект:6

Примечание:

№ на схеме:12

Наименование:Fuel pipe 20892118

Каталожный номер:60199174

Комплект:1

Примечание:

№ на схеме:13

Наименование:Docking to take over VOLVO

Каталожный номер:60131013

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sealing ring 20852764

Каталожный номер:60191116

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hollow bolt 991048

Каталожный номер:60199172

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fuel pipe 21145025

Каталожный номер:60203770

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector 945614

Каталожный номер:60203771

Комплект:2

Примечание:

№ на схеме:18

Наименование:Sealing ring 20852764

Каталожный номер:60191116

Комплект:6

Примечание:

№ на схеме:19

Наименование:Hollow bolt 991046

Каталожный номер:60199170

Комплект:3

Примечание:

№ на схеме:20

Наименование:Nut VOLVO

Каталожный номер:60131657

Комплект:2

Примечание:

№ на схеме:21

Наименование:Fuel pipe 3594057

Каталожный номер:60199177

Комплект:1

Примечание:

№ на схеме:22

Наименование:Fixing clip 949747 Volvo

Каталожный номер:60092371

Комплект:9

Примечание:

№ на схеме:23

Наименование:Flange bolt 946440 Volvo

Каталожный номер:60094286

Комплект:15

Примечание:

№ на схеме:24

Наименование:Flange bolt 948746

Каталожный номер:60199178

Комплект:6

Примечание:

№ на схеме:25

Наименование:Fuel pipe 3888407

Каталожный номер:60199179

Комплект:1

Примечание:

№ на схеме:26

Наименование:Sealing ring 20852765

Каталожный номер:60199169

Комплект:9

Примечание:

№ на схеме:27

Наименование:Spacer 991656

Каталожный номер:60199180

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hollow bolt 21014054

Каталожный номер:60199181

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw 973924 Volvo

Каталожный номер:60092399

Комплект:1

Примечание:

№ на схеме:31

Наименование:Spacer 843075

Каталожный номер:60199182

Комплект:1

Примечание:

№ на схеме:32

Наименование:Fuel pipe 3888420

Каталожный номер:60199183

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bracket 21148577

Каталожный номер:60199184

Комплект:1

Примечание:

№ на схеме:34

Наименование:Fuel pipe 3594065

Каталожный номер:60199185

Комплект:1

Примечание:

№ на схеме:35

Наименование:Transition tube 3849956

Каталожный номер:60199186

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hollow bolt 991046

Каталожный номер:60199170

Комплект:2

Примечание:

№ на схеме:38

Наименование:Washer 20899253

Каталожный номер:60199188

Комплект:2

Примечание:

№ на схеме:39

Наименование:Adapter 992272

Каталожный номер:60199189

Комплект:2

Примечание:

№ на схеме:40

Наименование:Hollow bolt 3595373

Каталожный номер:60199190

Комплект:1

Примечание:

№ на схеме:41

Наименование:Take over 20548012

Каталожный номер:60199191

Комплект:1

Примечание:

№ на схеме:42

Наименование:Protective cover 20547976

Каталожный номер:60199192

Комплект:1

Примечание:

№ на схеме:43

Наименование:Bracket 3594593

Каталожный номер:60199193

Комплект:1

Примечание:

№ на схеме:44

Наименование:Pipe clamp 943717

Каталожный номер:60199194

Комплект:2

Примечание:

№ на схеме:45

Наименование:Flange nut 947107 Volvo

Каталожный номер:60094284

Комплект:2

Примечание:

№ на схеме:46

Наименование:Flange bolt 946441Volvo

Каталожный номер:60094287

Комплект:2

Примечание:

№ на схеме:47

Наименование:Fuel pipe 21216738

Каталожный номер:60199195

Комплект:1

Примечание:

№ на схеме:48

Наименование:Bracket 3848818

Каталожный номер:60199196

Комплект:3

Примечание:

№ на схеме:49

Наименование:Flange bolt 965181Volvo

Каталожный номер:60092462

Комплект:2

Примечание:

№ на схеме:50

Наименование:Pipe clamp 942542

Каталожный номер:60199197

Комплект:3

Примечание:

№ на схеме:51

Наименование:Transition tube 3849957

Каталожный номер:60199198

Комплект:1

Примечание:

№ на схеме:52

Наименование:Sealing ring 20852762

Каталожный номер:60199199

Комплект:2

Примечание:

№ на схеме:53

Наименование:Hollow bolt 3595375

Каталожный номер:60199200

Комплект:1

Примечание:

№ на схеме:54

Наименование:Hollow bolt VOLVO

Каталожный номер:60131524

Комплект:1

Примечание:

№ на схеме:55

Наименование:Bracket 3594376

Каталожный номер:60199201

Комплект:1

Примечание:

№ на схеме:56

Наименование:Fan bolt

Каталожный номер:B229900005655

Комплект:2

Примечание:

№ на схеме:57

Наименование:Sealing ring 20869259

Каталожный номер:60199202

Комплект:1

Примечание:

№ на схеме:58

Наименование:Take over 946602

Каталожный номер:60199203

Комплект:1

Примечание:

№ на схеме:59

Наименование:Fixing hoop 20885497

Каталожный номер:60199204

Комплект:1

Примечание:
