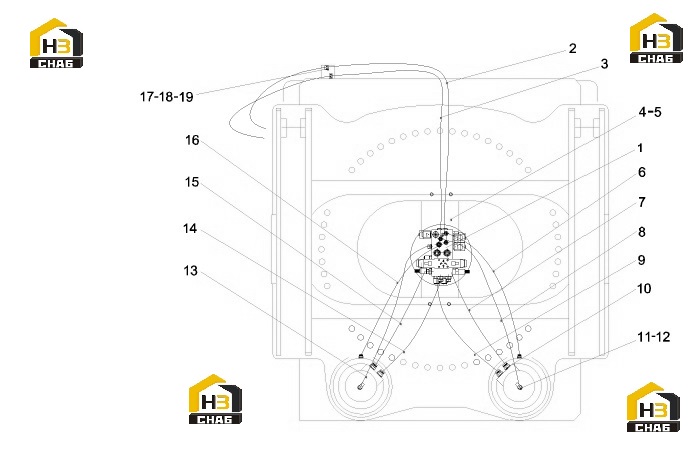

Система гидравлическая поворотной платформы a810201060301 (часть 1)

← Клапаны бокового переключения a810201062342 Система гидравлическая поворотной платформы a810201060301 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rotary valve group A

Каталожный номер:11055733

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose Q/SY1102

Каталожный номер:B230103004299

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose Q/SY1102

Каталожный номер:B230103007871

Комплект:1

Примечание:

№ на схеме:4

Наименование:bolt

Каталожный номер:A210111000024

Комплект:8

Примечание:

№ на схеме:5

Наименование:Washer 10GB93-87

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:6

Наименование:Hose Q/SY1102

Каталожный номер:B230103001015

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose Q/SY1102

Каталожный номер:B230103004807

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:B230103000855

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose Q/SY1102

Каталожный номер:B230103005247

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe joint

Каталожный номер:B210780000043

Комплект:4

Примечание:

№ на схеме:11

Наименование:Pipe joint

Каталожный номер:B210780000733

Комплект:4

Примечание:

№ на схеме:12

Наименование:Pipe joint

Каталожный номер:B210780000636

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hose 2SN8-DKOL-DKOL45-950 (GT)Q/SY1102

Каталожный номер:B230103005080

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose Q/SY1102

Каталожный номер:B230103005377

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose 2SN12-DKOL-DKOL90-700Q/SY1102

Каталожный номер:B230103000354

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose GT) Q/SY1102

Каталожный номер:B230103004913

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw M6x60GB70.1

Каталожный номер:A210204000139

Комплект:8

Примечание:

№ на схеме:18

Наименование:Washer 6GB93-87

Каталожный номер:A210401000016

Комплект:8

Примечание:

№ на схеме:19

Наименование:Pipe clamp body SP430-PP DP-AS

Каталожный номер:60165339

Комплект:4

Примечание:
