Система гидравлическая поперечной балки a810201060302 (часть 1)

← Система гидравлики a810201060288 Система гидравлическая поперечной балки a810201060302 (часть 2) →

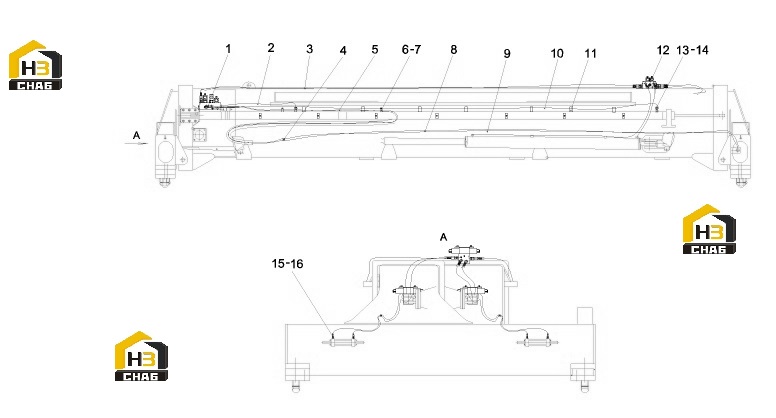

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Telescopic rotary lock valve set

Каталожный номер:12533215

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hose Q/SY1102

Каталожный номер:B230103000438

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hose Q/SY1102

Каталожный номер:B230103004752

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pipe joint

Каталожный номер:B210780001445

Комплект:4

Примечание:

№ на схеме:5

Наименование:Hose Q/SY1102

Каталожный номер:B230103005379

Комплект:4

Примечание:

№ на схеме:6

Наименование:Pipe clamp body

Каталожный номер:60028239

Комплект:14

Примечание:

№ на схеме:7

Наименование:Screw M6x35GB70.1

Каталожный номер:A210204000134

Комплект:14

Примечание:

№ на схеме:8

Наименование:Hose Q/SY1102

Каталожный номер:B230103005380

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hose Q/SY1102

Каталожный номер:B230103005101

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hose Q/SY1102

Каталожный номер:23001712

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pipe clamp body

Каталожный номер:60024203

Комплект:12

Примечание:

№ на схеме:12

Наименование:Side shift valve set

Каталожный номер:A810201062342

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipe joint GE10LR3/8EDOMDA3C

Каталожный номер:B210780000177

Комплект:4

Примечание:

№ на схеме:14

Наименование:Pipe joint

Каталожный номер:B210780000636

Комплект:4

Примечание:

№ на схеме:15

Наименование:Pipe joint

Каталожный номер:B210780000176

Комплект:4

Примечание:

№ на схеме:16

Наименование:Pipe joint

Каталожный номер:B210780000418

Комплект:4

Примечание:
