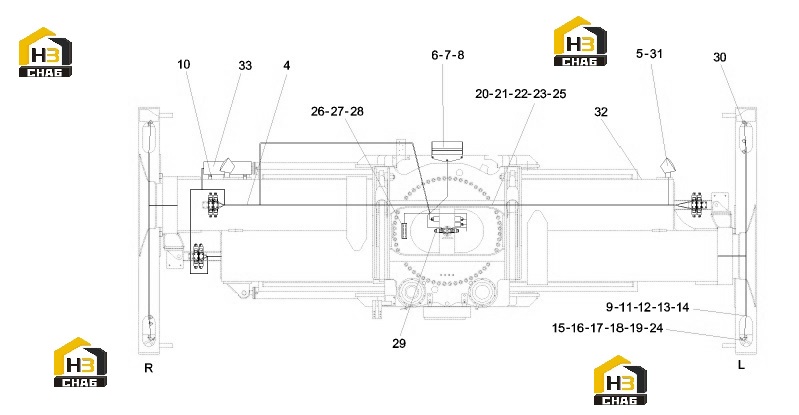

Система электрическая распределителя a810201050344 (часть 2)

← Система электрическая распределителя a810201050344 (часть 1) Блок управления распределителя a810201052736 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:4

Наименование:Spreader installation wiring harness

Каталожный номер:A810201058505

Комплект:1

Примечание:

№ на схеме:5

Наименование:Work light CGA-01-810-008 LED

Каталожный номер:60143661

Комплект:2

Примечание:

№ на схеме:6

Наименование:LED indicator light

Каталожный номер:60024057

Комплект:1

Примечание:

№ на схеме:7

Наименование:LED indicator light

Каталожный номер:60024055

Комплект:1

Примечание:

№ на схеме:8

Наименование:LED indicator light

Каталожный номер:60024056

Комплект:1

Примечание:

№ на схеме:9

Наименование:Single pipe clamp (middle 6)

Каталожный номер:A820101010676

Комплект:10

Примечание:

№ на схеме:10

Наименование:Buffer stud

Каталожный номер:12187870

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:12

Наименование:nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:13

Наименование:Wire clamp

Каталожный номер:A230200000176

Комплект:12

Примечание:

№ на схеме:14

Наименование:Wire clamp

Каталожный номер:A230200000175

Комплект:10

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:16

Наименование:Nut grade 8.8 cast iron hexagonal flange

Каталожный номер:60111064

Комплект:16

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:A210405000006

Комплект:26

Примечание:

№ на схеме:18

Наименование:Washer 6GB93-87

Каталожный номер:A210401000016

Комплект:30

Примечание:

№ на схеме:19

Наименование:Screw M6x50GB70.1

Каталожный номер:A210204000137

Комплект:8

Примечание:

№ на схеме:20

Наименование:Screw M4x15GB834

Каталожный номер:A210241000001

Комплект:9

Примечание:

№ на схеме:21

Наименование:washer

Каталожный номер:A210405000004

Комплект:9

Примечание:

№ на схеме:22

Наименование:washer

Каталожный номер:A210401000013

Комплект:9

Примечание:

№ на схеме:23

Наименование:nut

Каталожный номер:A210307000014

Комплект:9

Примечание:

№ на схеме:24

Наименование:Screw M6x60GB70.1

Каталожный номер:A210204000139

Комплект:8

Примечание:

№ на схеме:25

Наименование:screw

Каталожный номер:A210204000129

Комплект:16

Примечание:

№ на схеме:26

Наименование:screw

Каталожный номер:A210210000006

Комплект:4

Примечание:

№ на схеме:27

Наименование:washer

Каталожный номер:A210405000005

Комплект:4

Примечание:

№ на схеме:28

Наименование:washer

Каталожный номер:A210401000015

Комплект:4

Примечание:

№ на схеме:29

Наименование:Nylon cable connector HSK-Pg9B

Каталожный номер:A249900000970

Комплект:16

Примечание:

№ на схеме:30

Наименование:Proximity switch NBB15-30GM50-E2-M-Y22913

Каталожный номер:60150757

Комплект:8

Примечание:

№ на схеме:31

Наименование:Buffer stud

Каталожный номер:12255758

Комплект:2

Примечание:

№ на схеме:32

Наименование:Proximity switch

Каталожный номер:A240600000055

Комплект:4

Примечание:

№ на схеме:33

Наименование:Spreader control box assembly

Каталожный номер:A810201052736

Комплект:1

Примечание:
