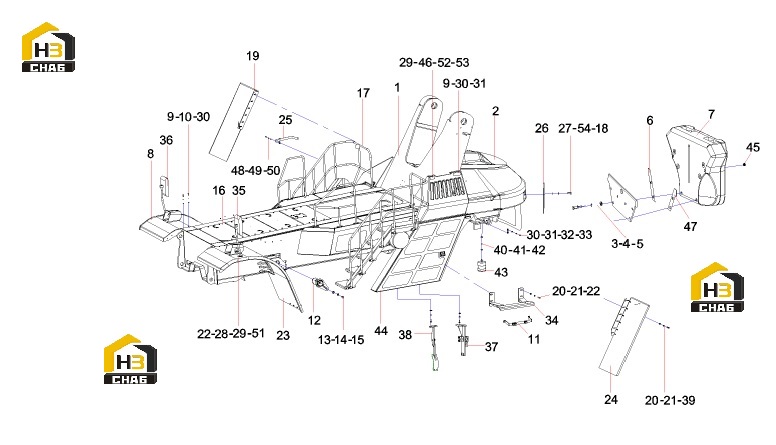

Рама в сборе 12450788

← Схема расположения хомута для труб стрелы 12591425 Брызговик правый 12457630 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Frame body welding

Каталожный номер:12450702

Комплект:1

Примечание:

№ на схеме:2

Наименование:Upper counterweight system

Каталожный номер:12071117

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 36GB93

Каталожный номер:A210401000012

Комплект:4

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A820102010533

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt M36x220GB5782

Каталожный номер:A210111000451

Комплект:4

Примечание:

№ на схеме:6

Наименование:Cushion

Каталожный номер:A820101338054

Комплект:2

Примечание:

№ на схеме:7

Наименование:Counterweight (two)

Каталожный номер:10042916

Комплект:1

Примечание:

№ на схеме:8

Наименование:Mudguard (right)

Каталожный номер:12457630

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M12x30GB5783-00

Каталожный номер:A210111000038

Комплект:24

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210404000004

Комплект:24

Примечание:

№ на схеме:11

Наименование:Bracket RSC45C.3.16

Каталожный номер:11849040

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pitch cylinder shaft assembly

Каталожный номер:10201907

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M24x60GB5783

Каталожный номер:A210111000292

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 24GB93

Каталожный номер:A210401000008

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 24GB96.1

Каталожный номер:A210404000007

Комплект:4

Примечание:

№ на схеме:16

Наименование:Cover plate six RSC45C.3.4.9

Каталожный номер:12451260

Комплект:1

Примечание:

№ на схеме:17

Наименование:Escalator platform assembly

Каталожный номер:10941541

Комплект:1

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:A210405000006

Комплект:8

Примечание:

№ на схеме:19

Наименование:Rear fender (right side)

Каталожный номер:12009348

Комплект:1

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:A210404000008

Комплект:24

Примечание:

№ на схеме:21

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:24

Примечание:

№ на схеме:22

Наименование:Bolt M8x25GB5783-00

Каталожный номер:A210111000090

Комплект:8

Примечание:

№ на схеме:23

Наименование:Mudguard (left)

Каталожный номер:12457625

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rear fender (left side)

Каталожный номер:12009257

Комплект:1

Примечание:

№ на схеме:25

Наименование:Oil-water separator bracket

Каталожный номер:10136225

Комплект:1

Примечание:

№ на схеме:26

Наименование:Taillight mounting plate

Каталожный номер:11006387

Комплект:2

Примечание:

№ на схеме:27

Наименование:screw

Каталожный номер:A210210000017

Комплект:8

Примечание:

№ на схеме:28

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:8

Примечание:

№ на схеме:29

Наименование:washer

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:30

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:30

Примечание:

№ на схеме:31

Наименование:Washer 12GB97.1-02

Каталожный номер:A210405000001

Комплект:12

Примечание:

№ на схеме:32

Наименование:bolt

Каталожный номер:A210111000039

Комплект:4

Примечание:

№ на схеме:33

Наименование:Stopper

Каталожный номер:10106057

Комплект:2

Примечание:

№ на схеме:34

Наименование:Hydraulic oil dispersion bracket

Каталожный номер:10246102

Комплект:2

Примечание:

№ на схеме:35

Наименование:Rearview mirror assembly (left)

Каталожный номер:10201511

Комплект:1

Примечание:

№ на схеме:36

Наименование:Rearview mirror assembly (right)

Каталожный номер:10182064

Комплект:1

Примечание:

№ на схеме:37

Наименование:Exhaust pipe clamp seat II

Каталожный номер:11196780

Комплект:2

Примечание:

№ на схеме:38

Наименование:Exhaust pipe clamp seat I

Каталожный номер:10165028

Комплект:2

Примечание:

№ на схеме:39

Наименование:bolt

Каталожный номер:A210111000112

Комплект:24

Примечание:

№ на схеме:40

Наименование:nut

Каталожный номер:A210307000029

Комплект:2

Примечание:

№ на схеме:41

Наименование:Washer 20GB97.1-02

Каталожный номер:A210405000008

Комплект:2

Примечание:

№ на схеме:42

Наименование:Washer 20GB93-87

Каталожный номер:A210401000006

Комплект:2

Примечание:

№ на схеме:43

Наименование:Shock absorber

Каталожный номер:A222000000066

Комплект:2

Примечание:

№ на схеме:44

Наименование:Cover assembly

Каталожный номер:12486217

Комплект:1

Примечание:

№ на схеме:45

Наименование:Mounting set

Каталожный номер:10480997

Комплект:9

Примечание:

№ на схеме:46

Наименование:Coupling plate

Каталожный номер:10545244

Комплект:4

Примечание:

№ на схеме:47

Наименование:Cushion

Каталожный номер:10761321

Комплект:2

Примечание:

№ на схеме:48

Наименование:Washer 10GB96.1-02

Каталожный номер:A210404000003

Комплект:2

Примечание:

№ на схеме:49

Наименование:Washer 10GB93-87

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:50

Наименование:Bolt M10x25GB5783

Каталожный номер:A210111000018

Комплект:2

Примечание:

№ на схеме:51

Наименование:nut

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:52

Наименование:bolt

Каталожный номер:A210111000093

Комплект:4

Примечание:

№ на схеме:53

Наименование:Washer 8GB96.1

Каталожный номер:A210404000005

Комплект:4

Примечание:

№ на схеме:54

Наименование:Washer 6GB93-87

Каталожный номер:A210401000016

Комплект:8

Примечание:
