Лестница 10941541

← Пластина накладная rsc45c.3.4.9 12759700 Крыло заднее правое 12009348 →

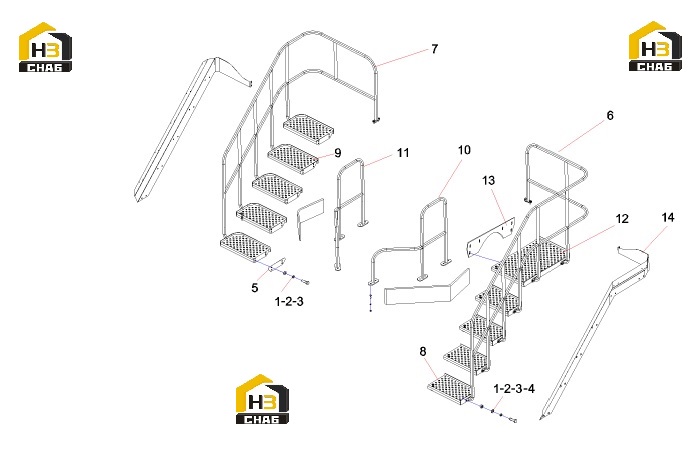

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bolt

Каталожный номер:A210111000025

Комплект:76

Примечание:

№ на схеме:2

Наименование:Washer 10GB93-87

Каталожный номер:A210401000001

Комплект:76

Примечание:

№ на схеме:3

Наименование:Washer 10GB97.1-02

Каталожный номер:A210405000011

Комплект:112

Примечание:

№ на схеме:4

Наименование:Nut M10GB6170-00

Каталожный номер:A210307000017

Комплект:36

Примечание:

№ на схеме:5

Наименование:Adjustment pad

Каталожный номер:10941204

Комплект:9

Примечание:

№ на схеме:6

Наименование:Rear armrest (left side)

Каталожный номер:12472844

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rear armrest (right side)

Каталожный номер:10939948

Комплект:1

Примечание:

№ на схеме:8

Наименование:Left pedal

Каталожный номер:10940334

Комплект:4

Примечание:

№ на схеме:9

Наименование:Right pedal

Каталожный номер:10940336

Комплект:5

Примечание:

№ на схеме:10

Наименование:Front armrest (left side)

Каталожный номер:10047961

Комплект:1

Примечание:

№ на схеме:11

Наименование:Front armrest (right side)

Каталожный номер:10047963

Комплект:1

Примечание:

№ на схеме:12

Наименование:Left pedal (two)

Каталожный номер:12472494

Комплект:1

Примечание:

№ на схеме:13

Наименование:Adjustment pad (2)

Каталожный номер:12647067

Комплект:1

Примечание:

№ на схеме:14

Наименование:Escalator platform skirting board assembly

Каталожный номер:12570559

Комплект:1

Примечание:
