Бак расширительный srsc45c1.1.1 11597891

← Радиатор с комплектующими 12450274 Воздухозаборник в сборе 12450272 →

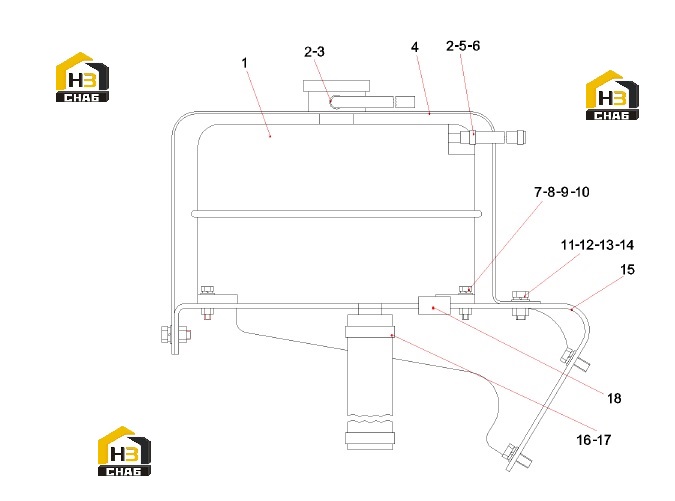

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Expansion tank 9L plastic

Каталожный номер:60056775

Комплект:1

Примечание:

№ на схеме:2

Наименование:Throat clamp

Каталожный номер:A210855000003

Комплект:5

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:11595298

Комплект:1

Примечание:

№ на схеме:4

Наименование:Protective cover

Каталожный номер:11595235

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:11595253

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:12842901

Комплект:1

Примечание:

№ на схеме:7

Наименование:bolt

Каталожный номер:A210111000081

Комплект:4

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer 6GB93-87

Каталожный номер:A210401000016

Комплект:4

Примечание:

№ на схеме:10

Наименование:Nut M6GB6170-00

Каталожный номер:A210307000016

Комплект:4

Примечание:

№ на схеме:11

Наименование:bolt

Каталожный номер:A210111000089

Комплект:8

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:8

Примечание:

№ на схеме:14

Наименование:nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:15

Наименование:Expansion tank bracket

Каталожный номер:11595177

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose clam 27-51JB8870

Каталожный номер:A229900002838

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:11597884

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe clamp body

Каталожный номер:60028239

Комплект:1

Примечание:
